斑點重心，返回符合條件的斑點重心坐標。通過鼠標點選需要分析的斑點類型（黑或白），進入【高級參數】可選擇返回的斑點類型，并可根據斑點的面積、尺寸大小進行篩選。

1.斑點選擇、學習

1.1斑點選擇

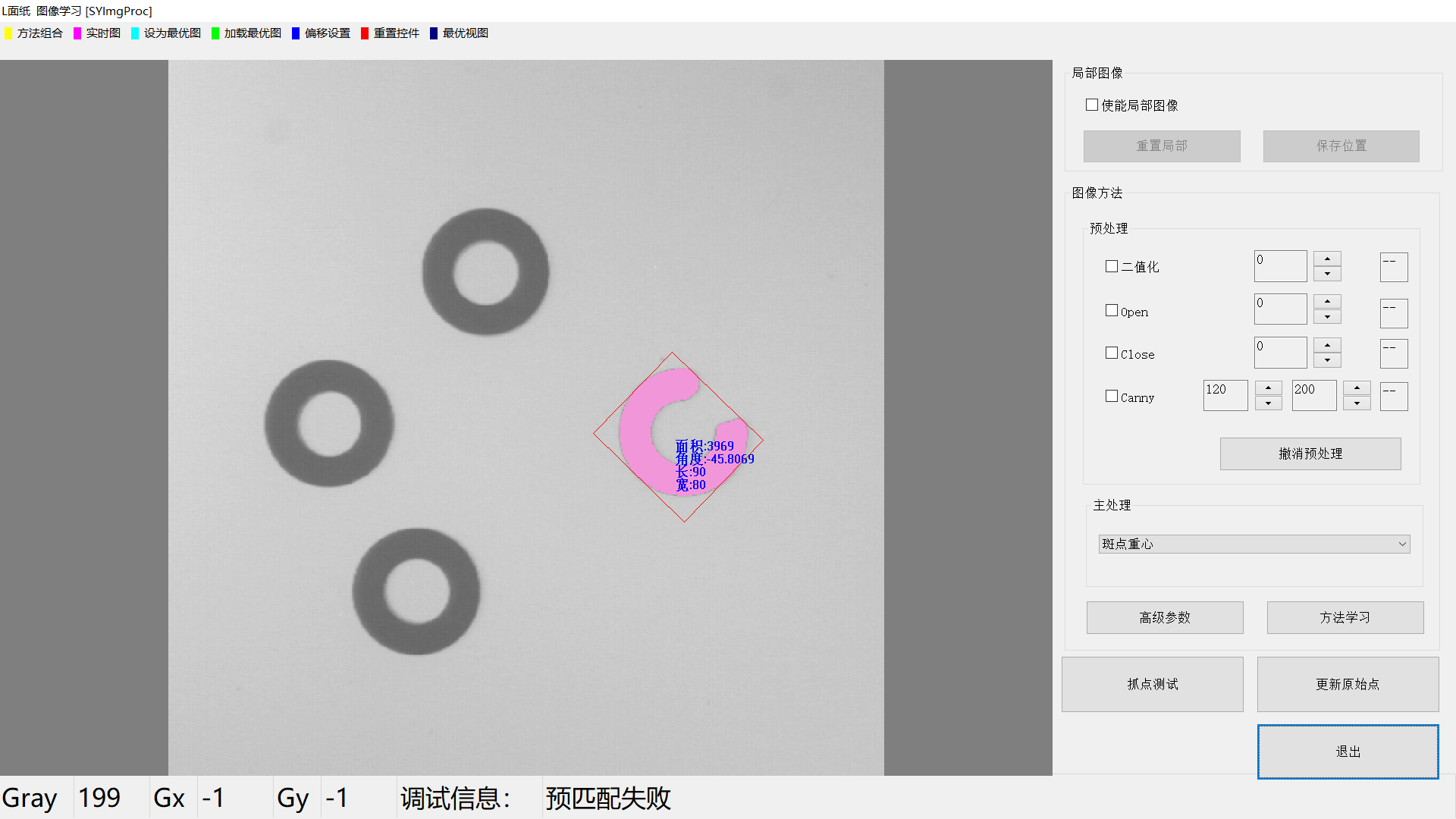

在主處理下拉列表中選擇【斑點重心】后，鼠標左鍵點擊圖像中需要分析的斑點類型（黑或白），目標將會被著粉紅色，并顯示斑點的特征信息。

【面積】該斑點的大小，即組成該斑點的所有像素點總數

【角度】該斑點最小外接矩形的角度，圖中紅色矩形所示

【長、寬】該斑點最小外接矩形的長、寬。

以上信息，在高級參數中作為設置的參考值。

1.2學習

點擊【方法學習】后，斑點重心方法的所有信息將被保存，到此已經完成該方法的學習。

2.參數設置

2.1斑點選擇

斑點選擇提供面積、位置方面的選擇，返回對應的目標數據。

【所有斑點】返回所有的斑點目標。

【面積最大】返回面積最大的斑點目標。

【面積最小】返回面積最小的斑點目標。

【最左邊的】返回位置最左邊的斑點目標。

【最右邊的】返回位置最右邊的斑點目標。

【最上邊的】返回位置最上邊的斑點目標。

【最下邊的】返回位置最下邊的斑點目標。

 舉例

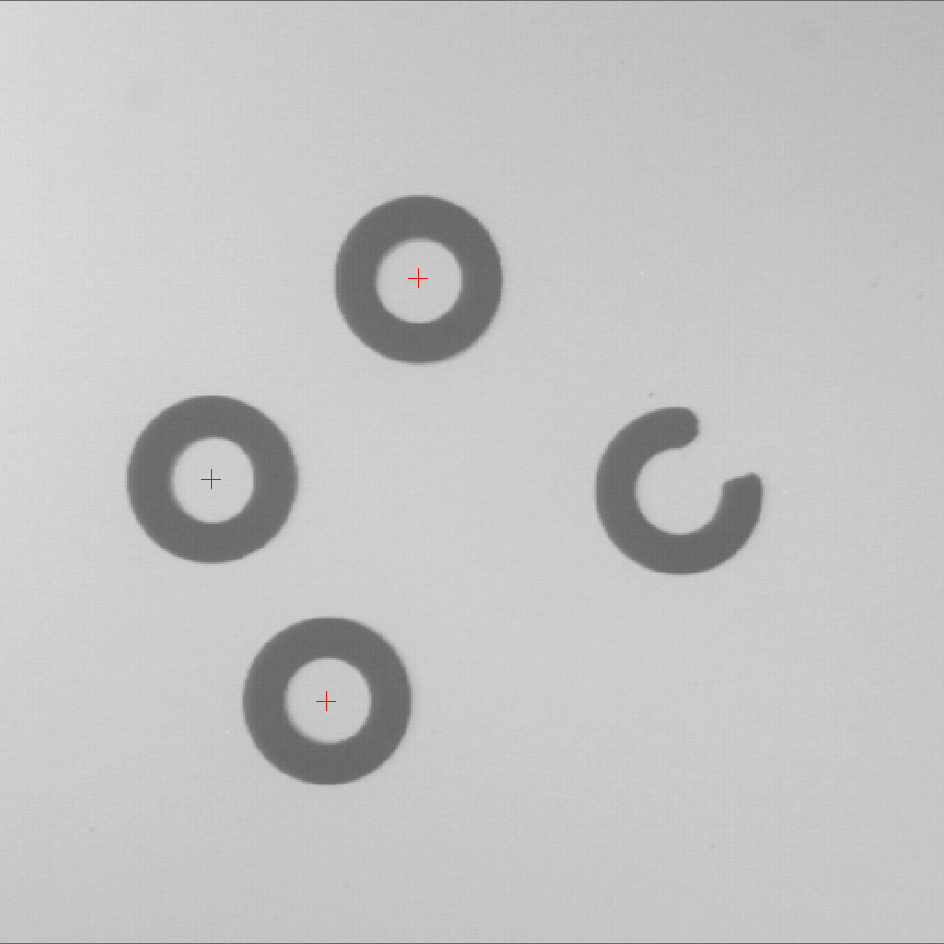

            所有目標                                面積最小                              最左邊的

2.2面積篩選

通過設置面積的最小值、最大值，進行斑點篩選。面積在最小值、最大值之間的斑點被保留，之外的斑點被剔除。

           面積篩選前                                                                             面積篩選后

2.3尺寸篩選

通過設置尺寸的最小值、最大值，進行斑點篩選。尺寸（長、寬）在最小值、最大值之間的斑點被保留，之外的斑點被剔除。

             尺寸篩選前                                                                        尺寸篩選后

2.4二值化模式

斑點分析的前提是把斑點與背景分割開來。一般情況下，默認使用【最小殘差】即可處理絕大部分的圖像。當圖像明暗不明顯，或斑點與背景對比不明顯時，使用【最小殘差】的效果將受到影響，這時使用【最大熵】會得到較理想的效果。

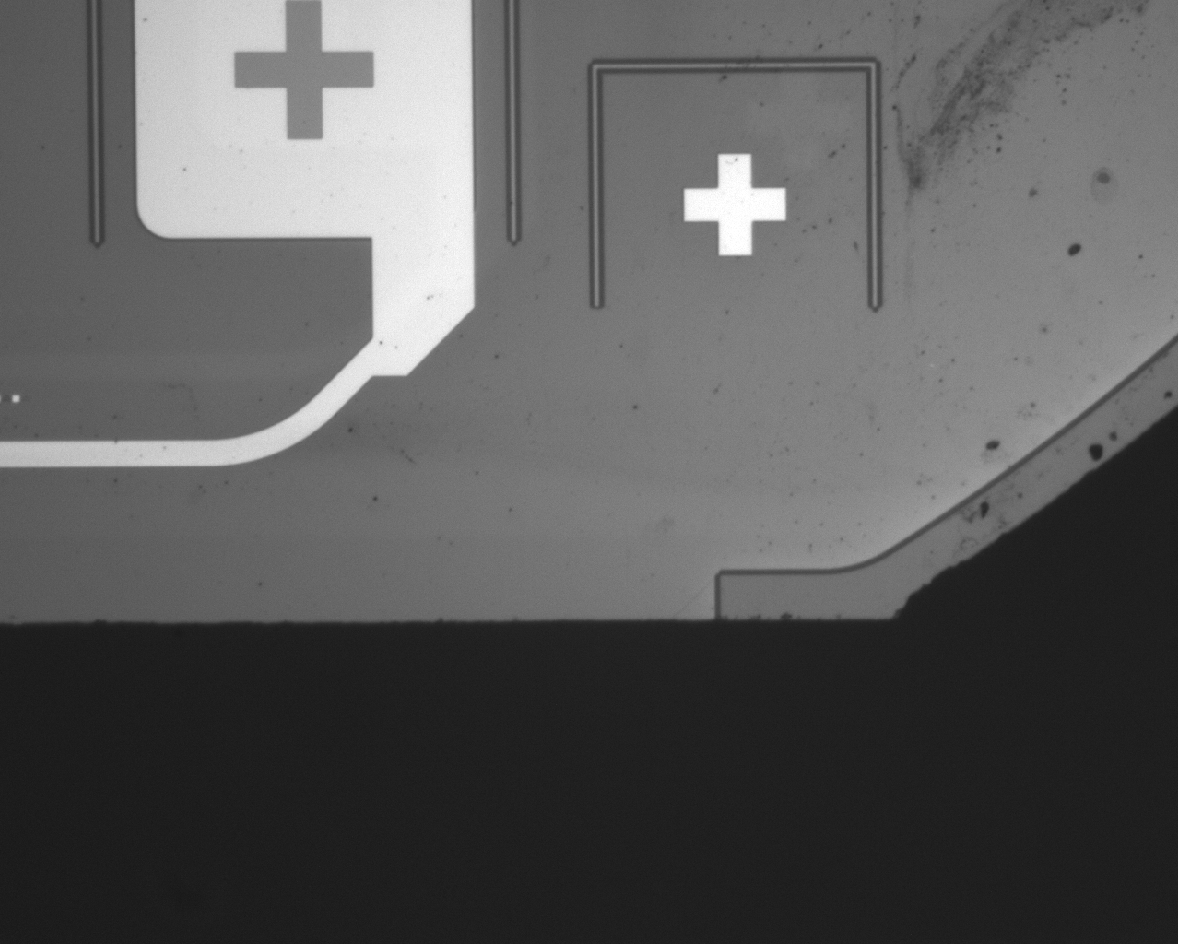

                                                 原始圖像，小十字目標

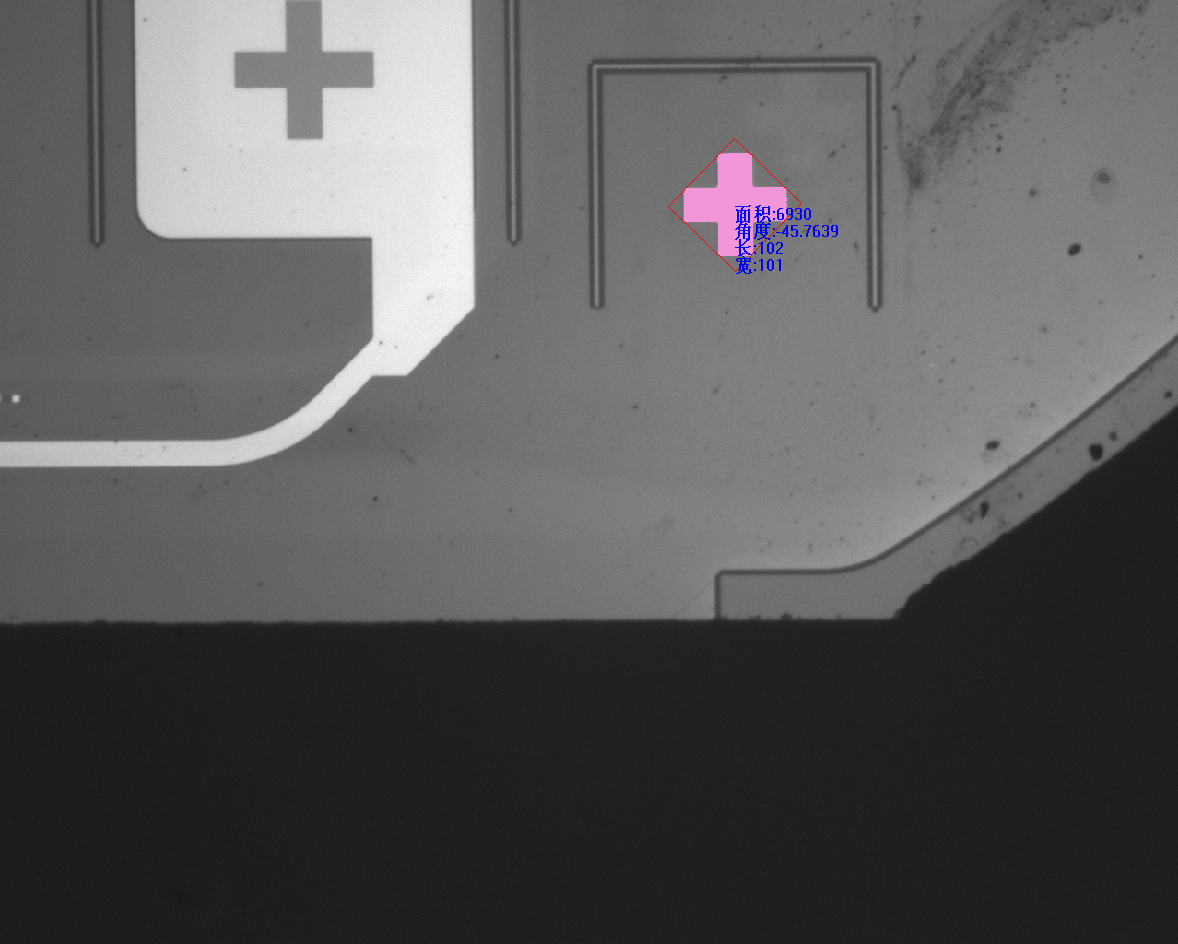

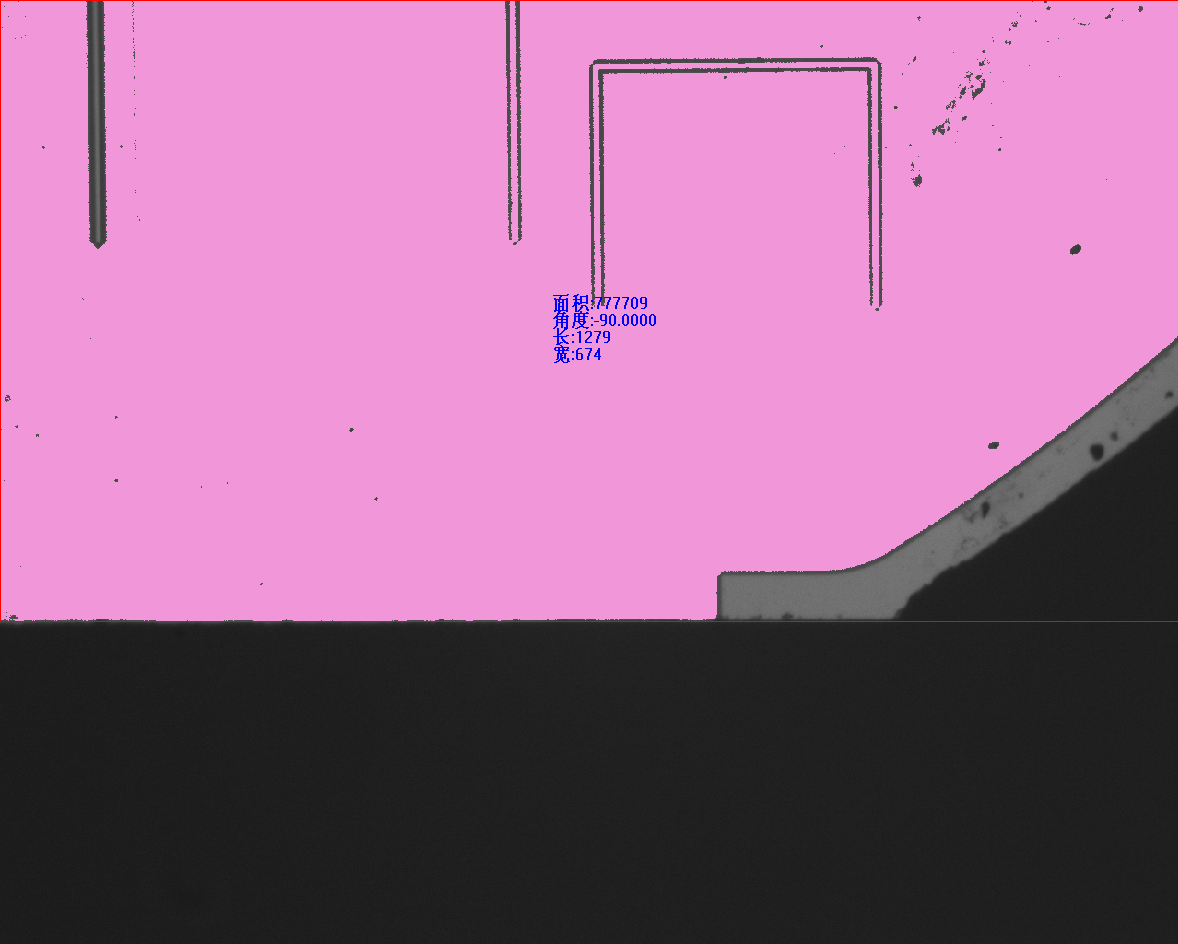

              最小殘差效果                                             最大熵效果
