二．軟件

1. 清理桌面

將桌面和任務欄上不需要的圖標刪除掉。

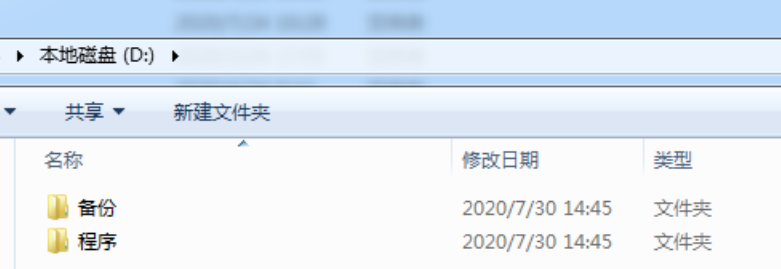

2. D盤準備

在D盤新建兩個文件夾，分別叫“備份”和“程序”。

3. 拷貝文件

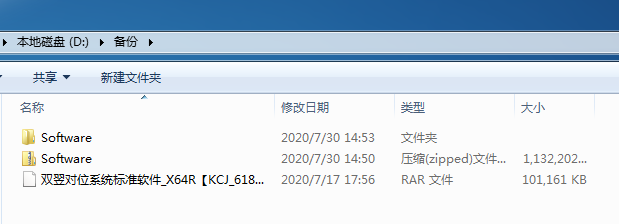

將需要安裝的程序文件拷貝到“備份”文件夾下。

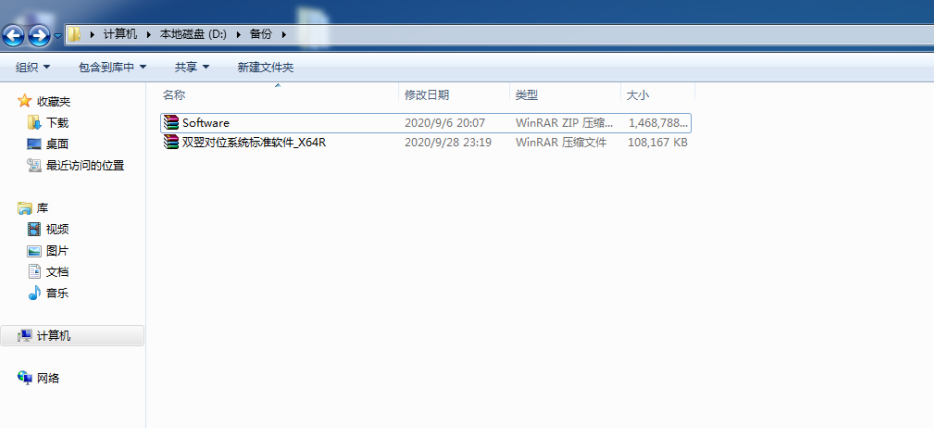

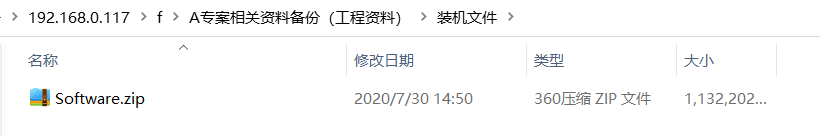

將U盤中的“Software”壓縮包文件拷貝至“備份”文件夾中

將程序壓縮包也拷貝至此文件夾

4. 解壓文件

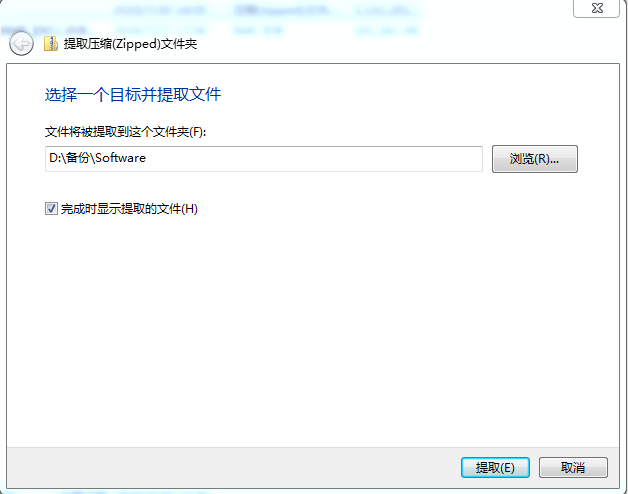

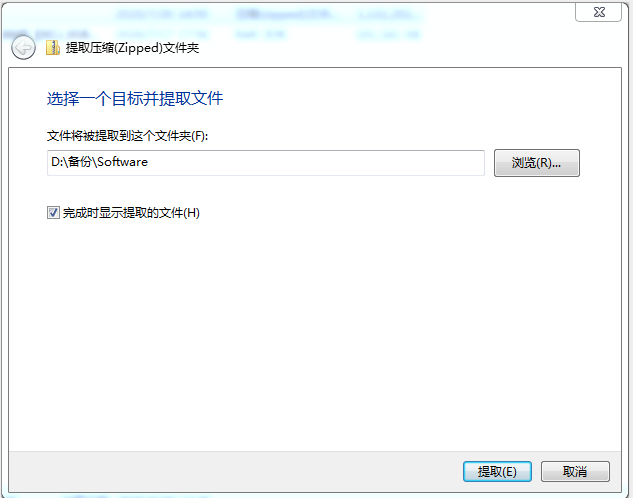

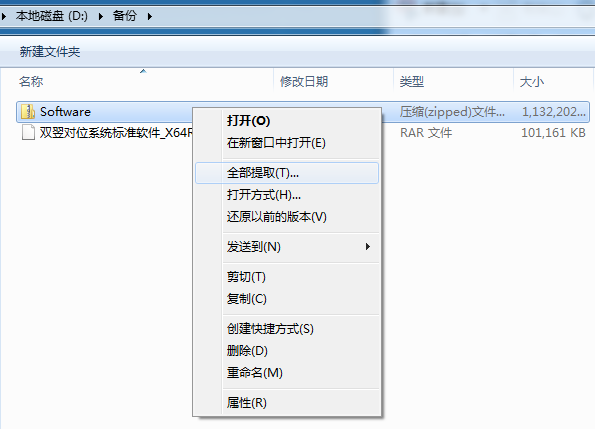

右鍵單擊Software.zip，選擇“全部提?。═）...”，彈出的對話框點擊“提取”。

5. 安裝程序

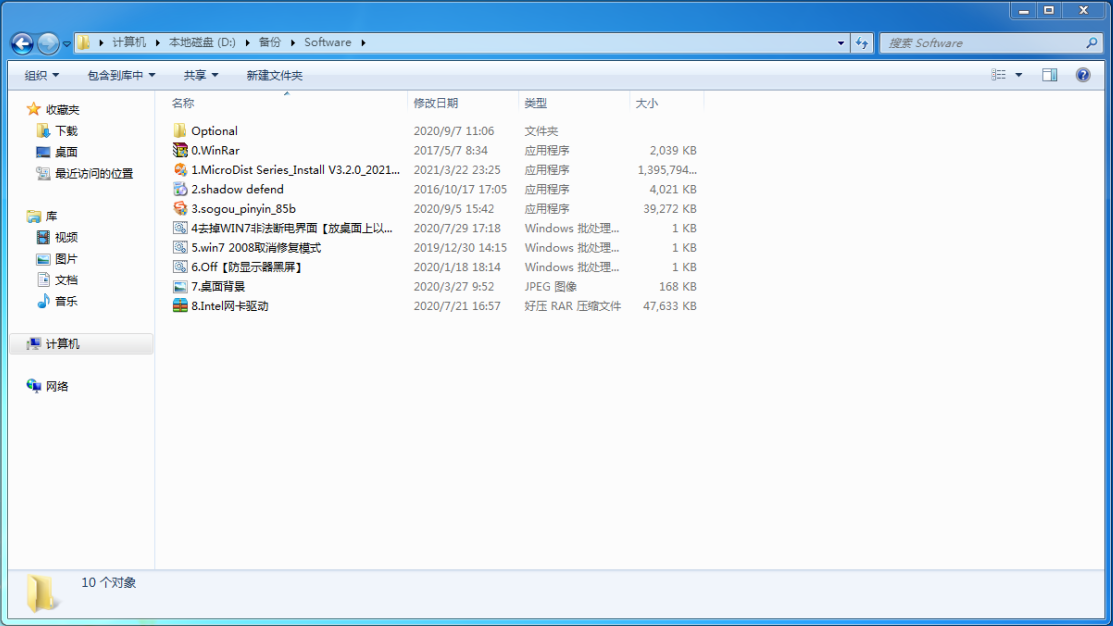

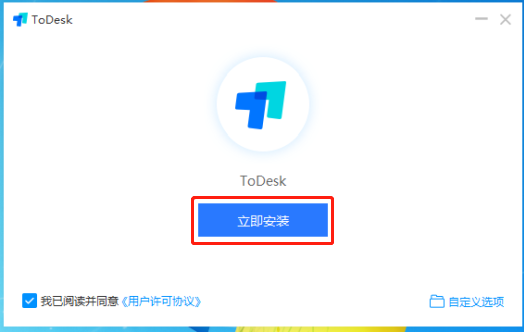

打開Software文件夾。依次安裝需要的程序。

①安裝解壓工具。

雙擊打開“0.WinRar”程序安裝包。

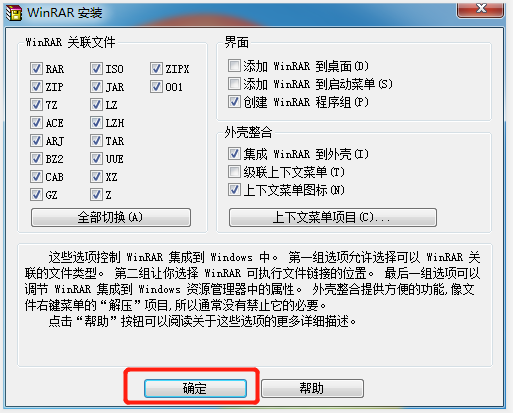

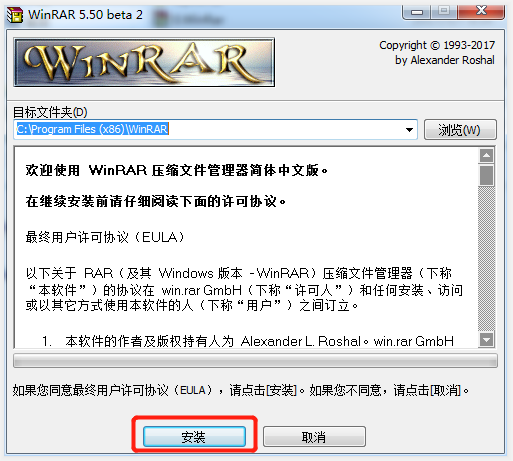

點擊“安裝”

→“確定”

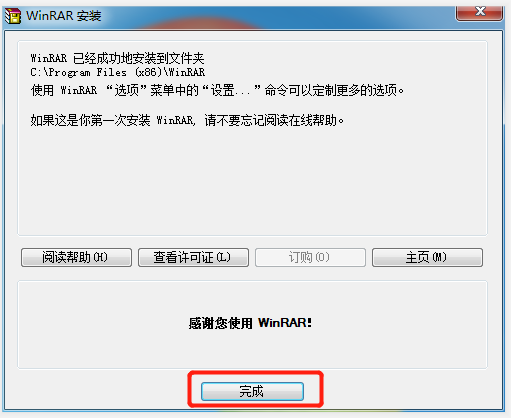

→“完成”。

②安裝雙翌安裝包。

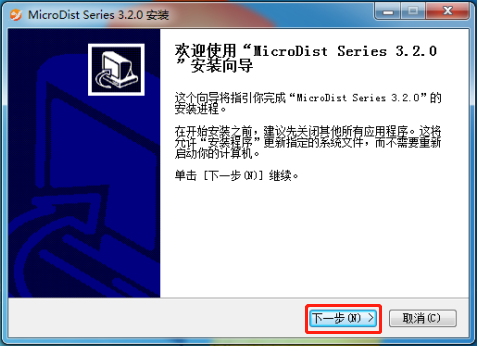

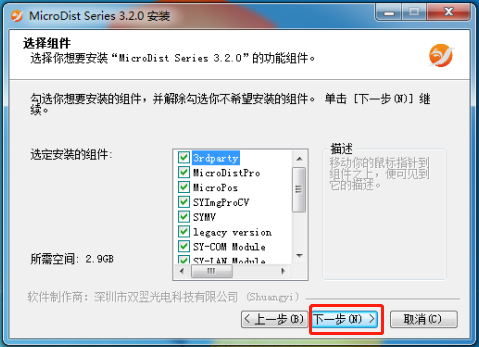

雙擊打開“1.MicroDist Series_Install V3.2.0.exe”程序安裝包。

點擊“下一步”

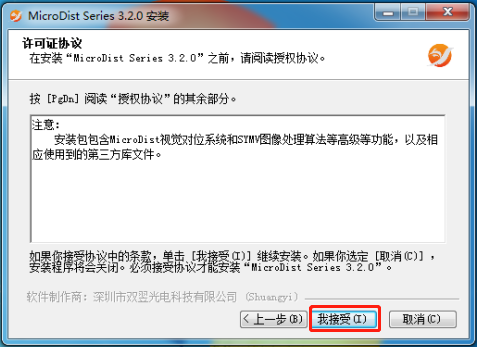

→“我接受”

→“下一步”

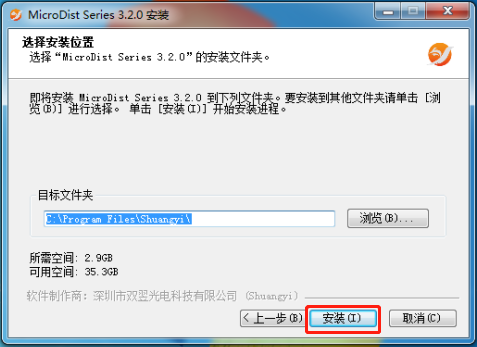

→“安裝”，等待安裝完成。

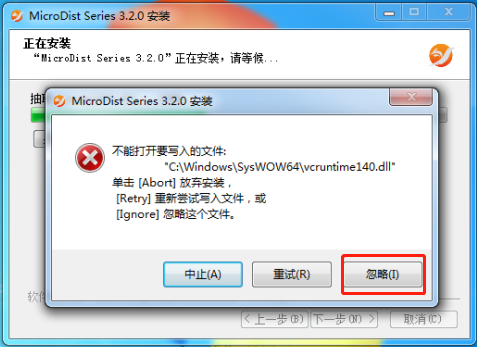

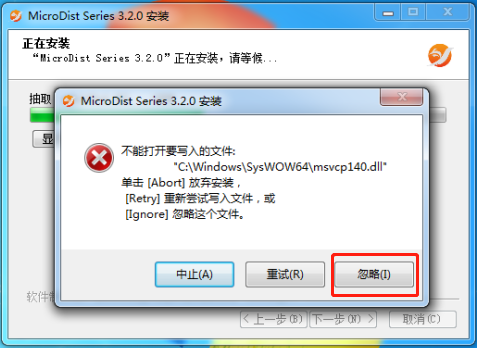

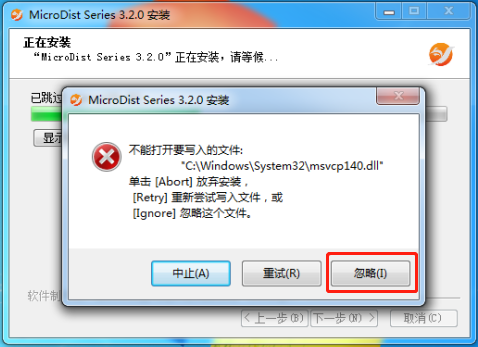

→如果出現錯誤提示點擊“忽略”。

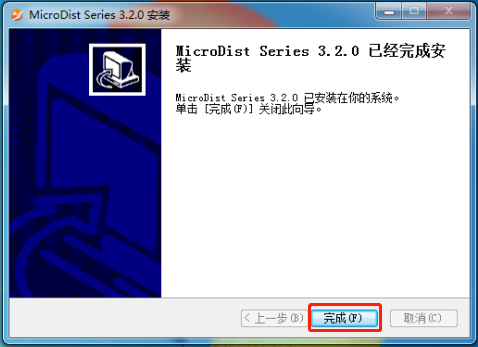

→“完成”。

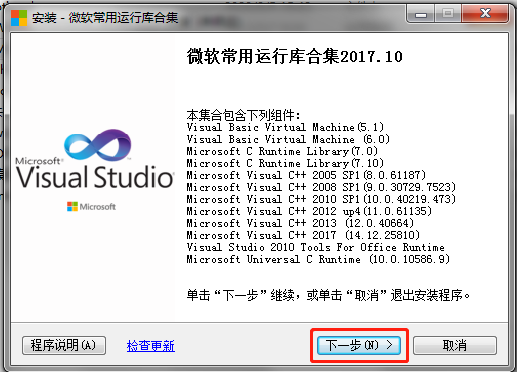

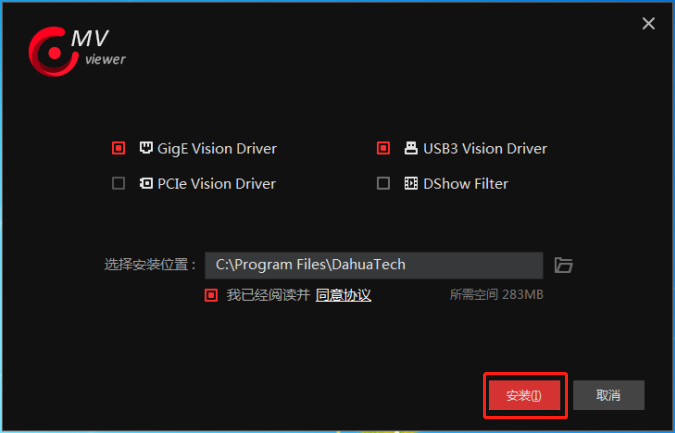

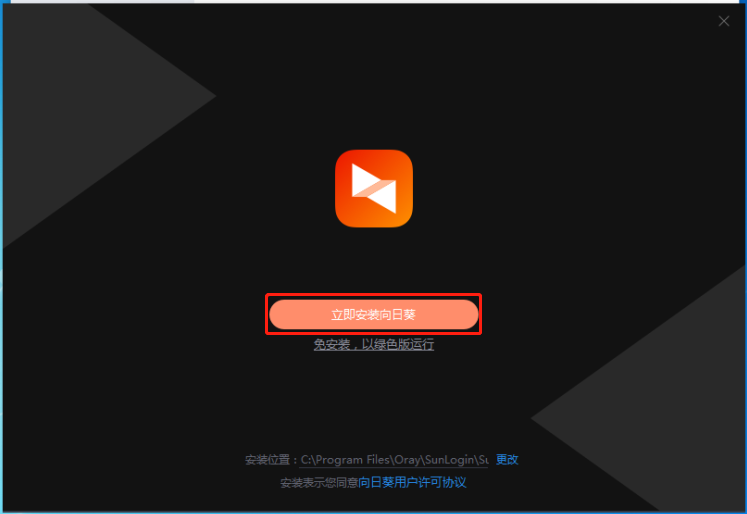

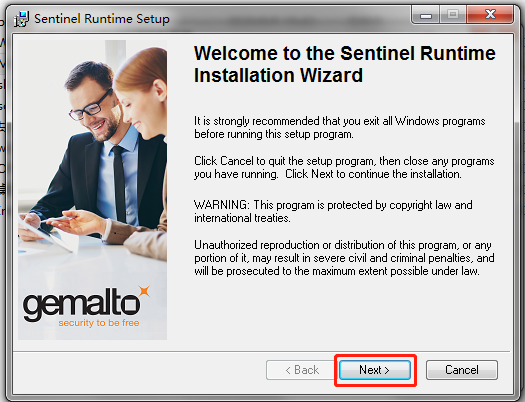

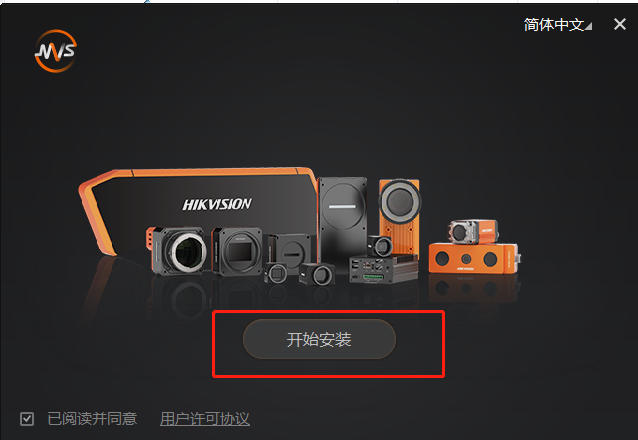

隨后將依次彈出以下七個對話框，根據圖中紅框指示依次進行安裝。

③安裝輸入法。

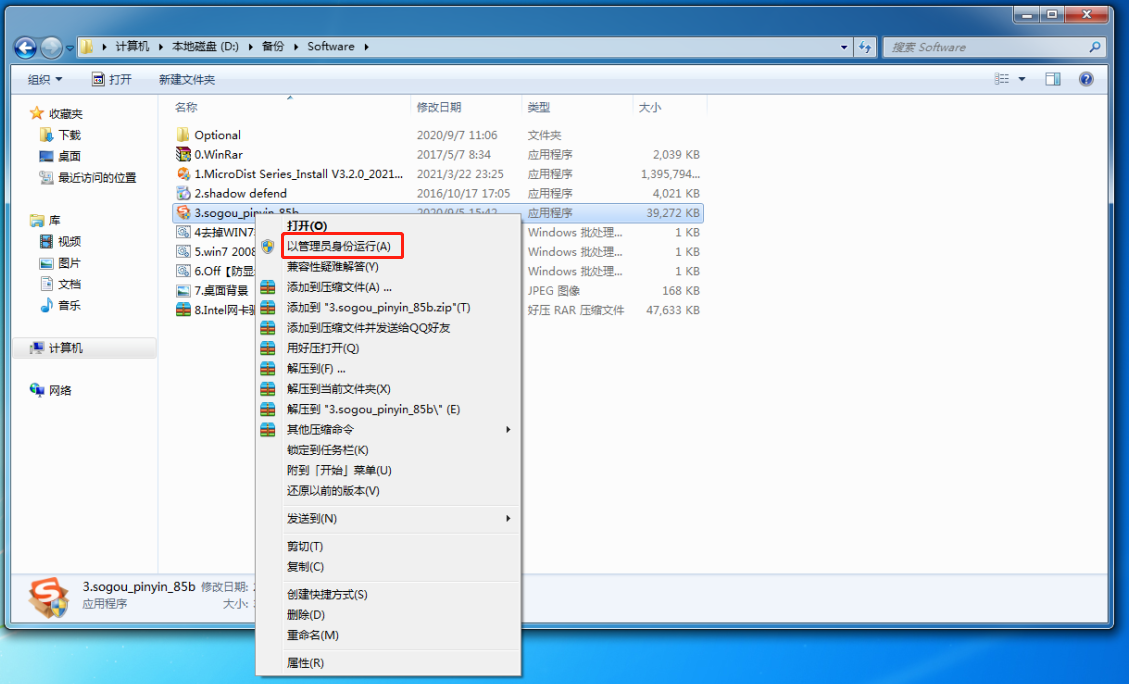

右鍵單擊“3.sogou_pinyin_85b.exe”程序安裝包。

點擊“以管理員身份運行”

④取消非法斷電異常修復

將文件“4去掉WIN7非法斷電界面【放桌面上以管理員身份運行】.bat”拷貝到桌面。

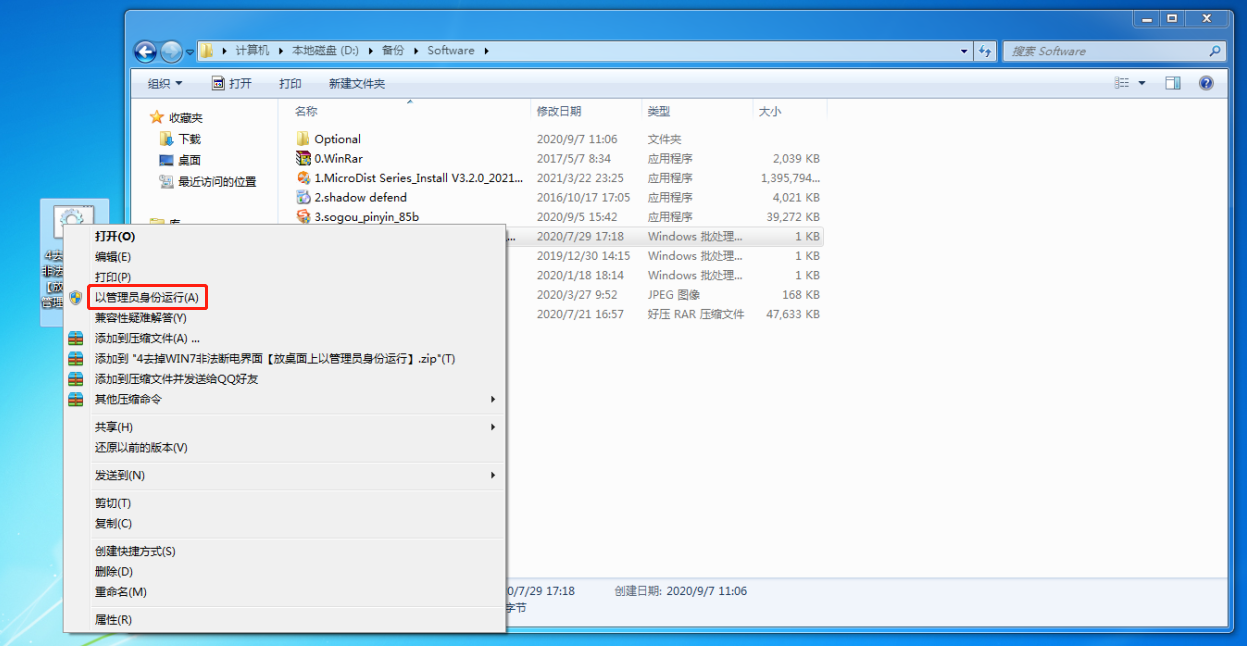

右鍵單擊“4去掉WIN7非法斷電界面【放桌面上以管理員身份運行】.bat”文件。

點擊“以管理員身份運行”，等待提示“操作成功完成”。

⑤取消開機修復

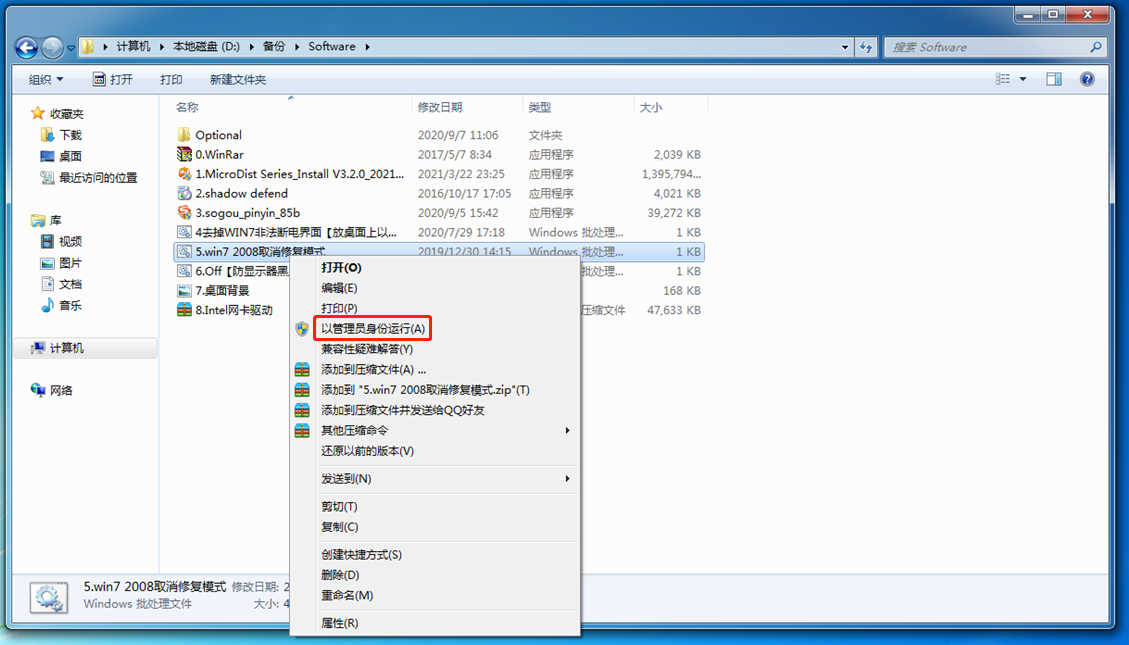

右鍵單擊文件“5.win7 2008取消修復模式.bat”。

點擊“以管理員身份運行”，控制臺程序會一閃而逝，操作完成。

⑥設置防黑屏

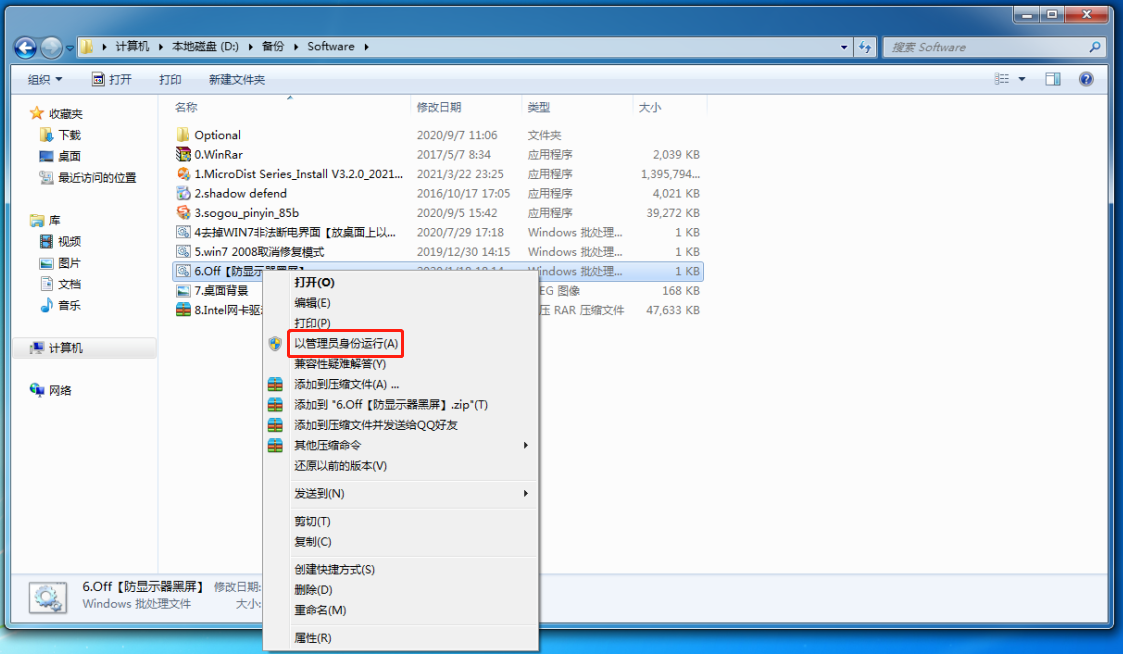

右鍵單擊文件“6.Off【防顯示器黑屏】.bat”。

點擊“以管理員身份運行”，控制臺程序會一閃而逝，操作完成。

⑦修改桌面背景

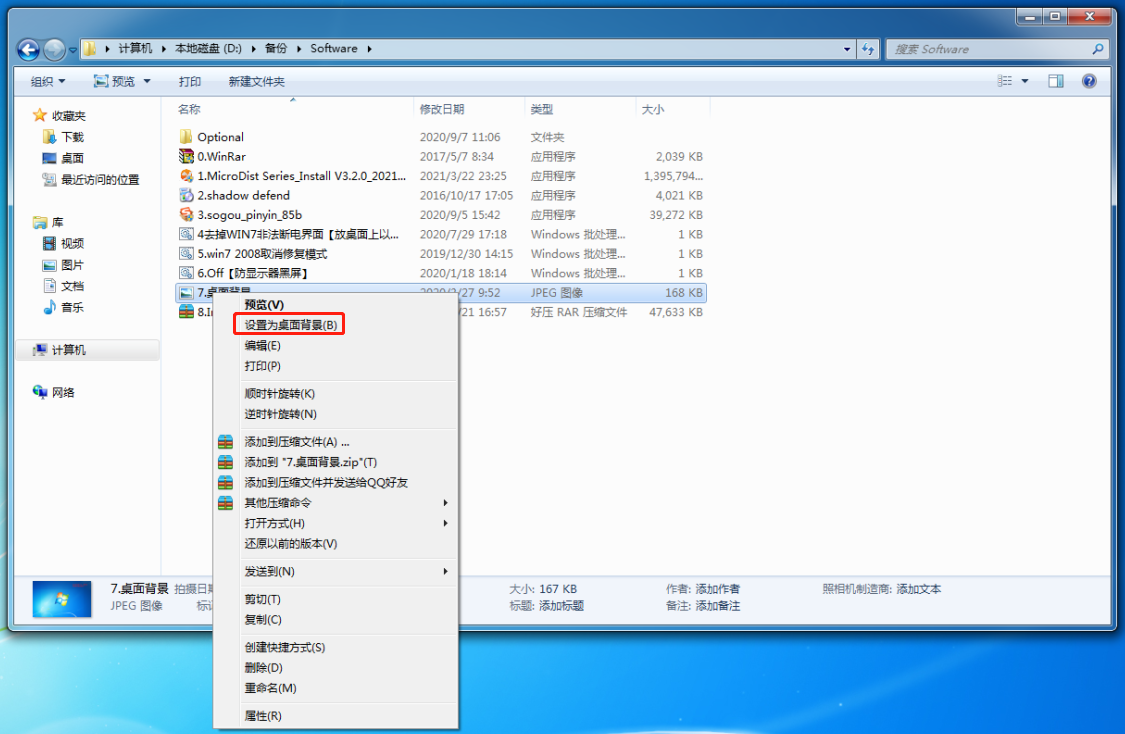

右鍵單擊文件“7.桌面背景.jpg”。點擊“設置為桌面背景”。

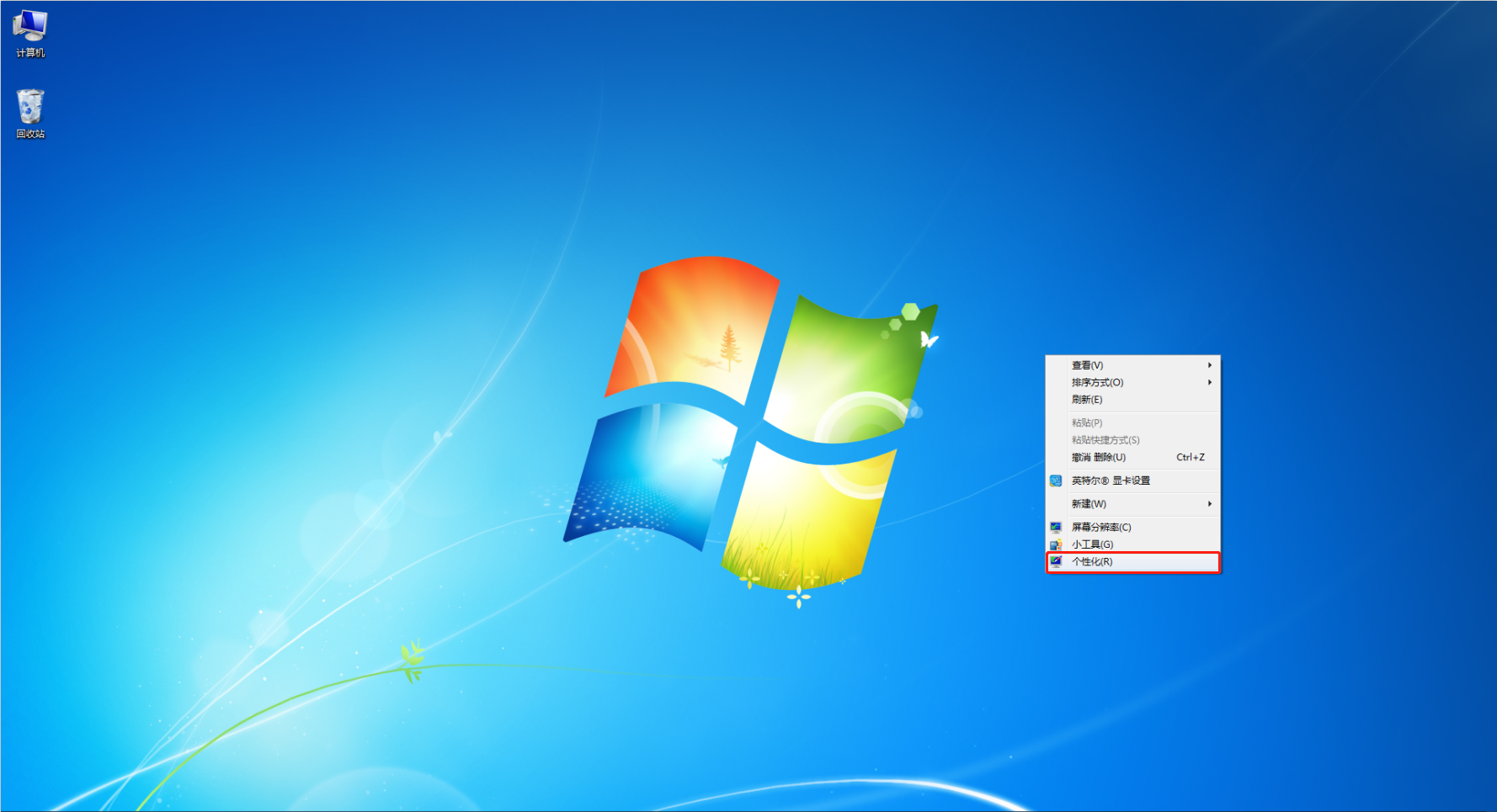

回到桌面，在桌面空白區域右擊。點擊“個性化”。

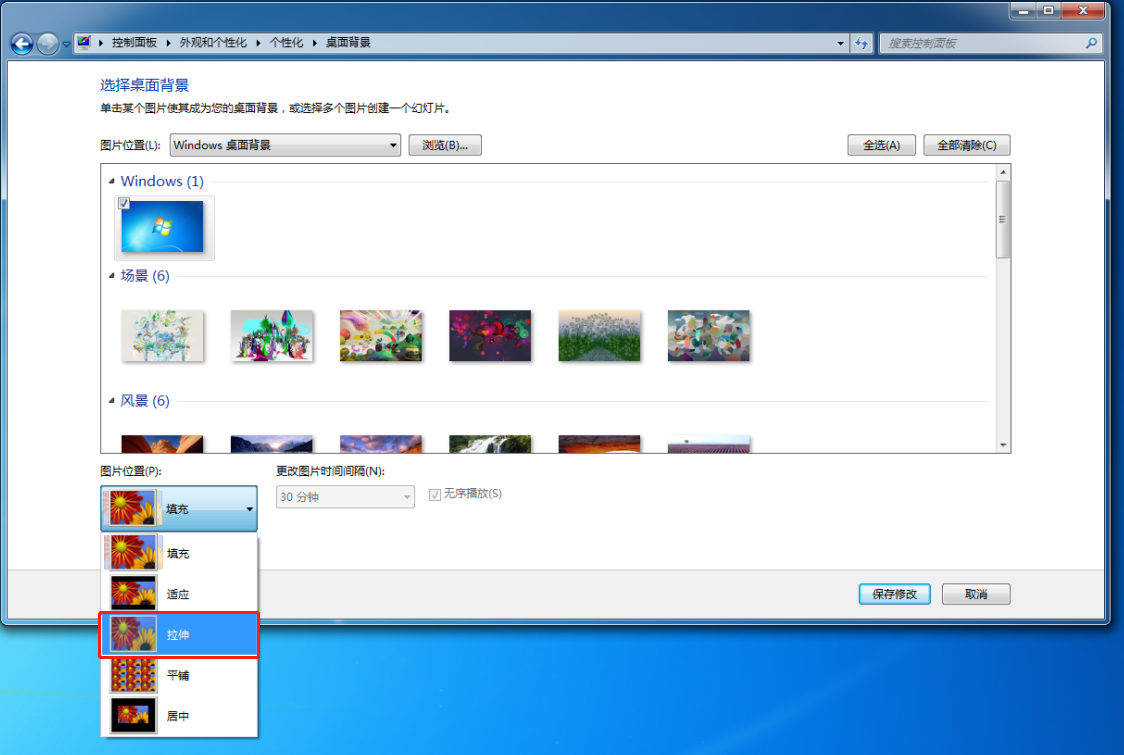

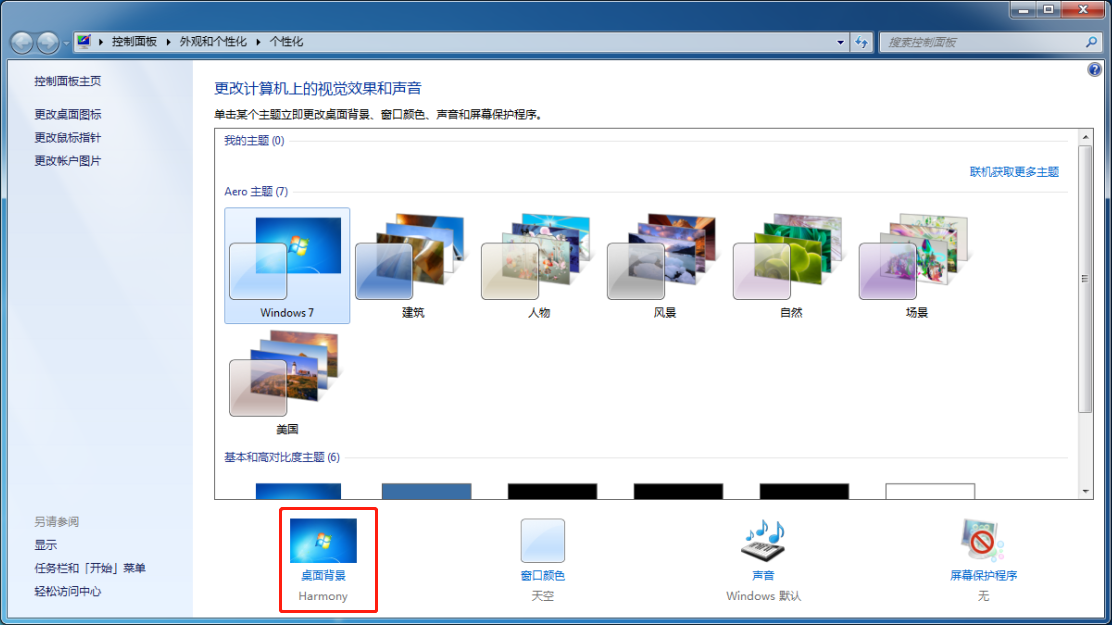

在個性窗口中，點擊“桌面背景”

在“圖片位置”選項中選擇“拉伸”

⑧安裝Intel網卡驅動（額外添加網卡時安裝）。

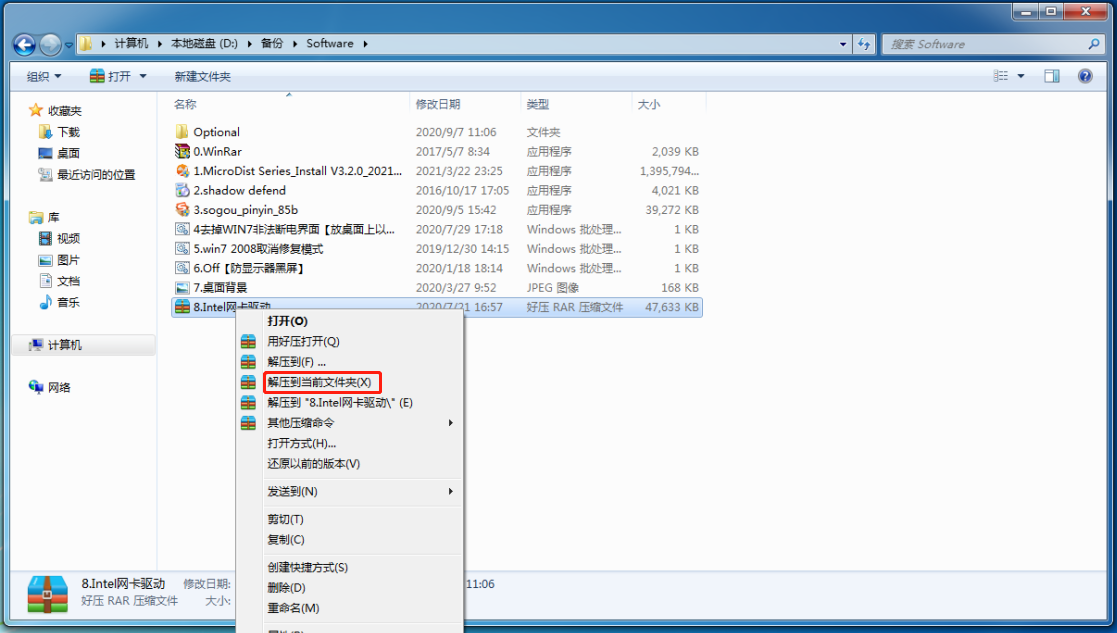

右鍵單擊文件“8.Intel網卡驅動.rar”。

點擊“解壓到當前文件夾”。

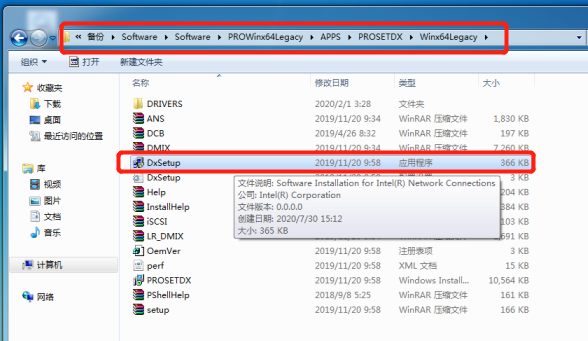

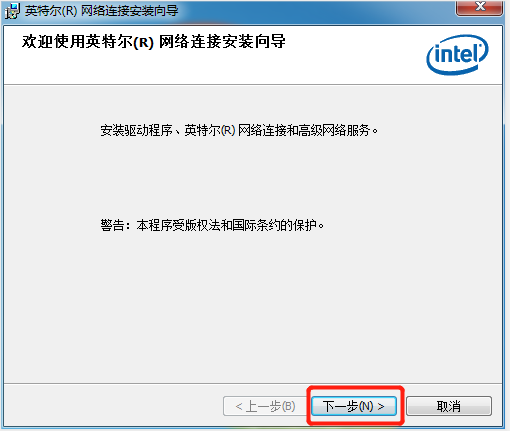

在解壓后的文件夾路徑下找到“DxSetup.exe”應用程序。雙擊打開。

→點擊“下一步”

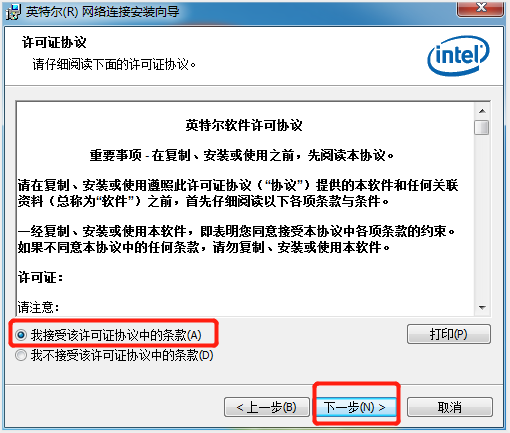

→勾選“我接受該許可證協議中的條款（A）”

→點擊“下一步”

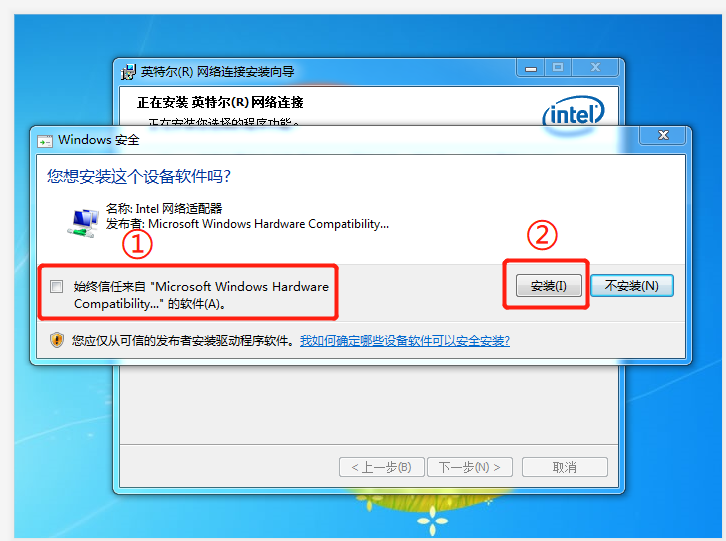

安裝過程彈出如下對話框時：

→勾選“始終信任來自...”

→點擊“安裝”

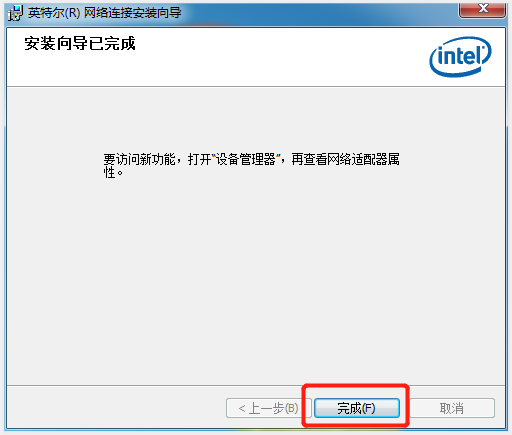

等待程序安裝完成：

→點擊“完成”

⑩刪除多余輸入法。

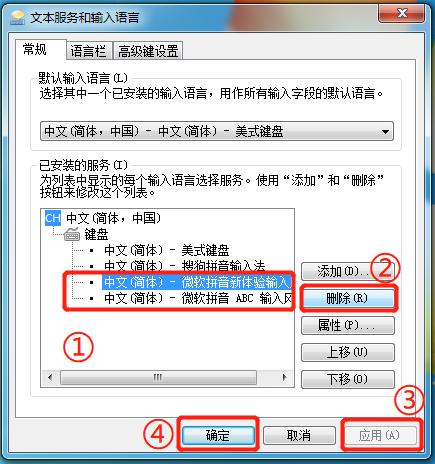

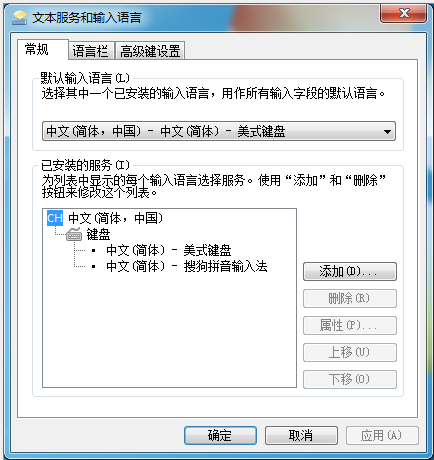

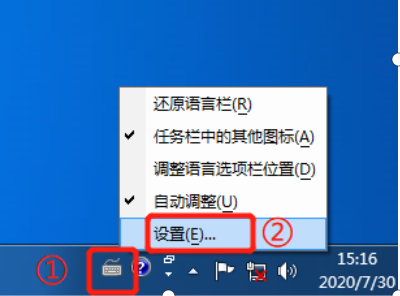

 右鍵單擊圖中①指示的小鍵盤，點擊“設置”。

選中不需要的輸入法，點擊“刪除”→“應用”→“確定”

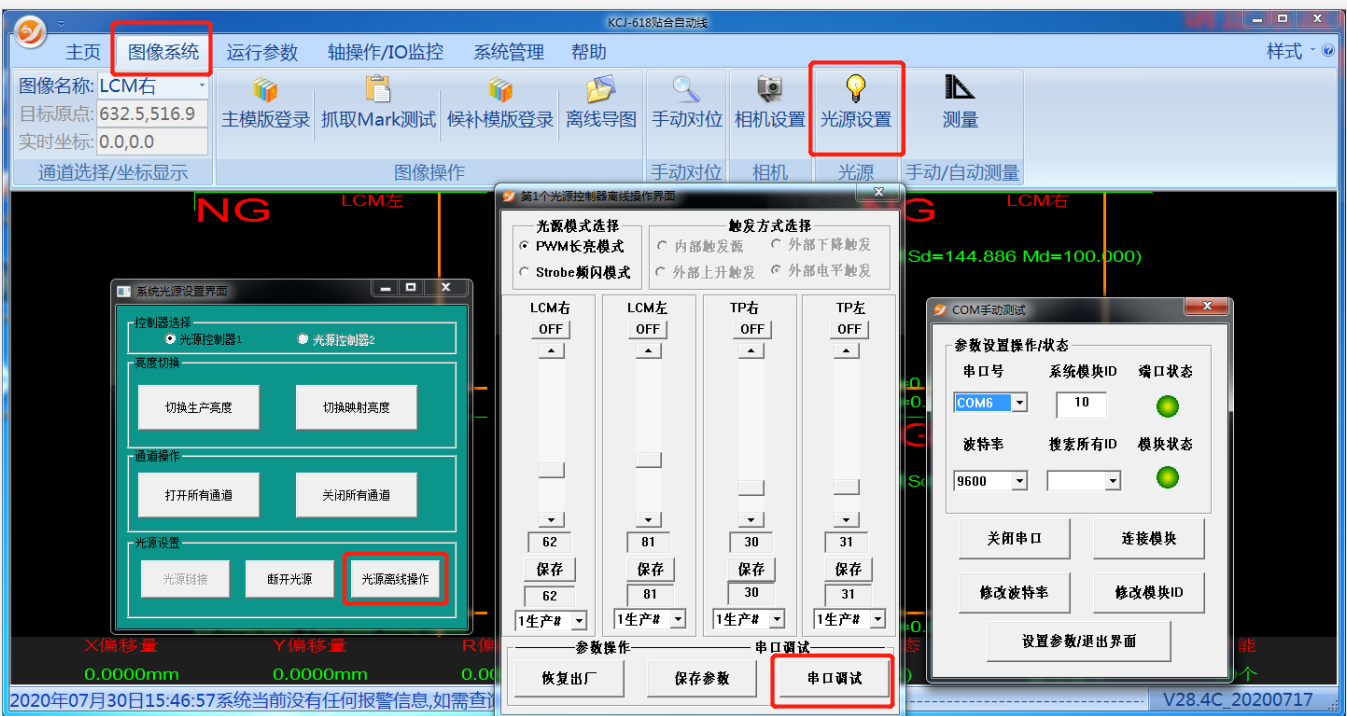

?光源控制器設置（工控機自帶光源控制器時設置此項）。

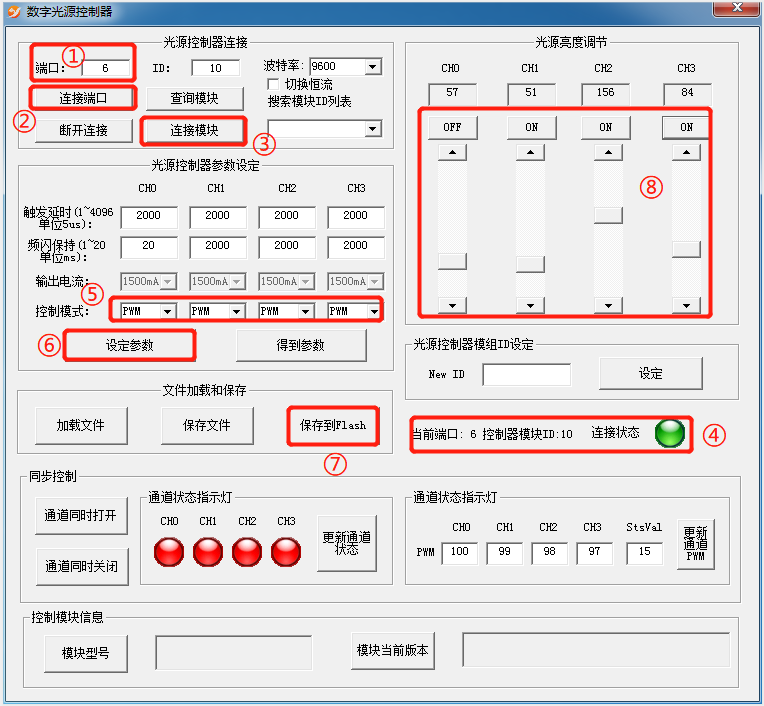

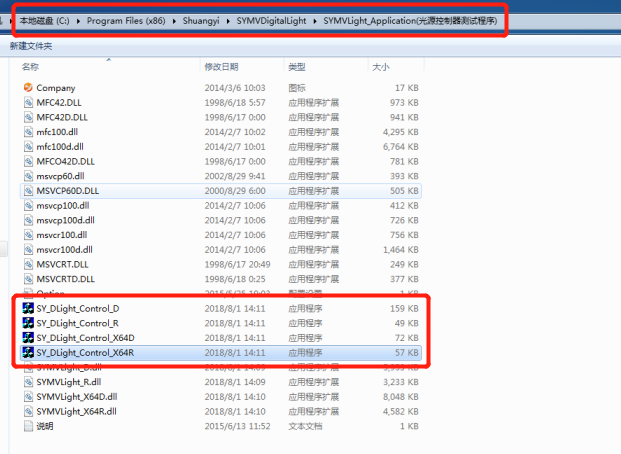

打開光源控制器測試程序（下圖4個程序中任意一個）

→修改端口號為：6   默認ID:10

→連接端口

→連接模塊（連上后顯示如圖中④所示）

→將所有通道的控制模式改為“PWM”（如圖中⑤所示）

→設定參數

→保存到Flash

→將光源連接到光源控制器上，點擊圖中⑧所在區域中的按鈕及滑塊控制光源開關及亮滅，確認光源控制器無異常，如果異常請找技術確認問題并解決。

?解壓項目程序

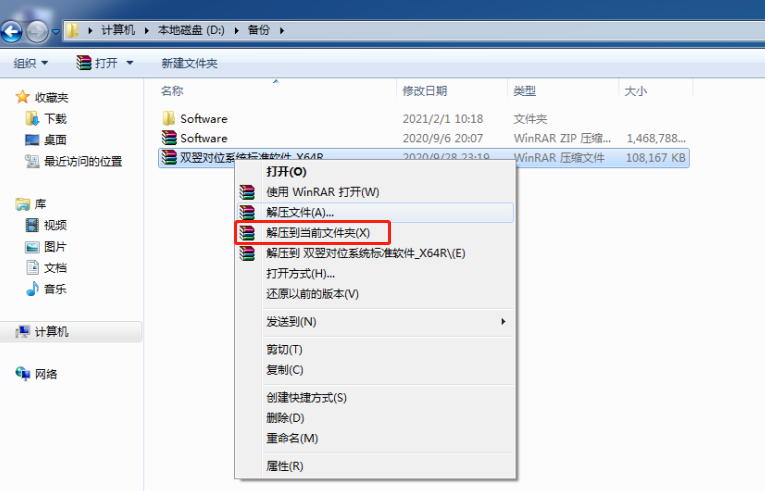

將項目使用到的最新程序壓縮包解壓到當前文件夾

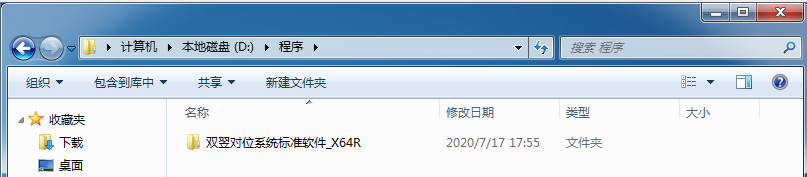

→把解壓出來的文件夾剪切到D盤的“程序”文件夾下

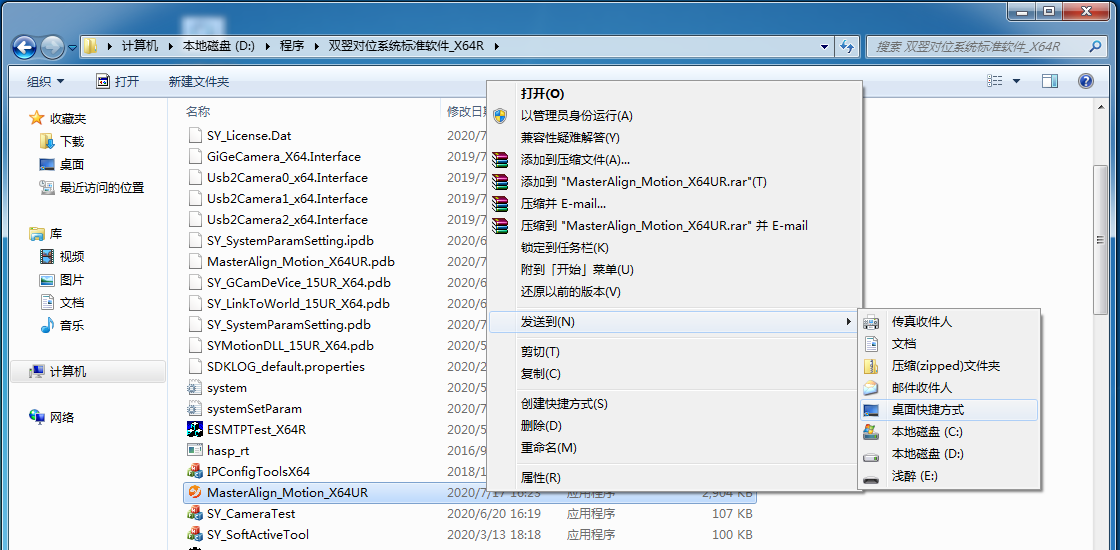

→創建程序的桌面快捷方式，并修改好桌面快捷方式的名稱（去掉“快捷方式”幾個字）

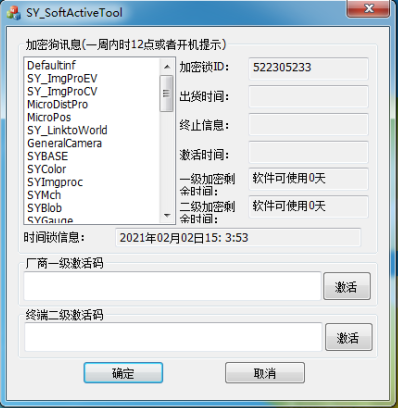

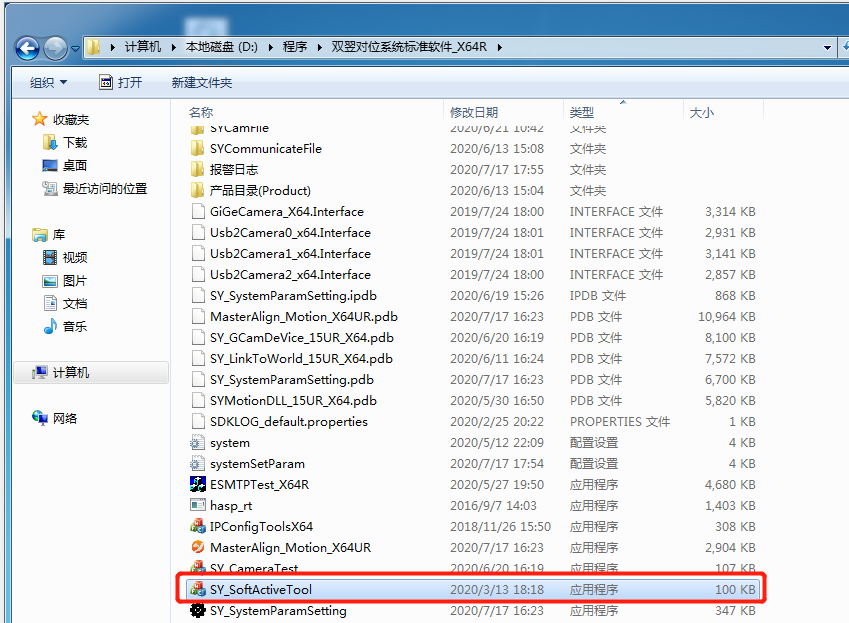

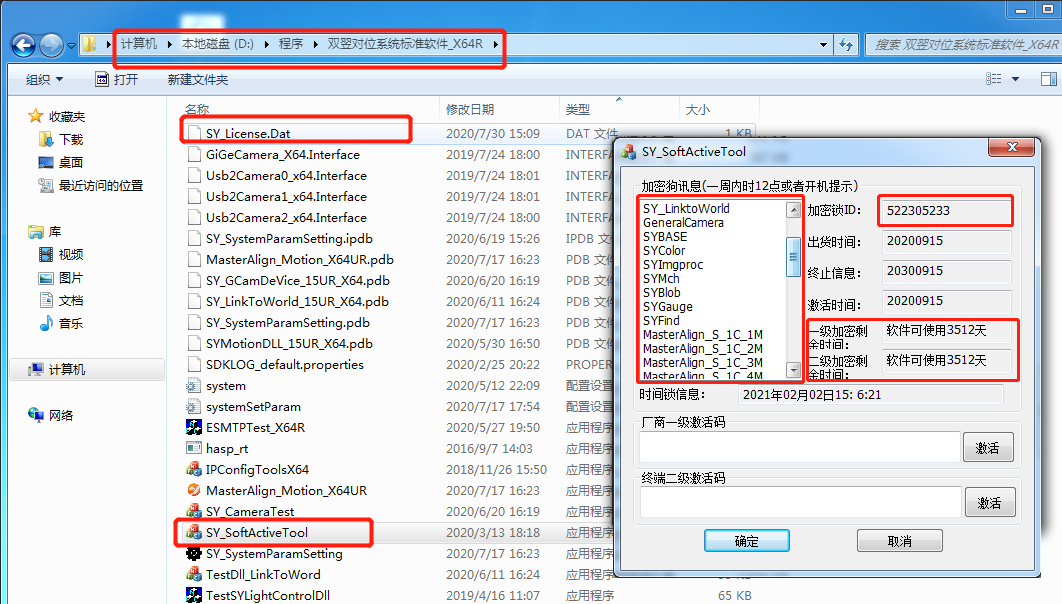

→雙擊打開小程序“SY_SoftActiveTool.exe”

→彈窗提示一一確認，直到程序打開。找到加密鎖ID。

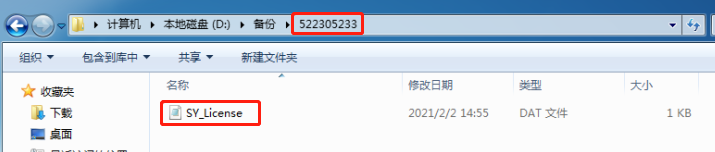

→找到對應ID的“SY_License.Dat”文件，并拷貝到標準軟件根目錄下。

→重新打開小程序“SY_SoftActiveTool.exe”，確認加密信息是否準確

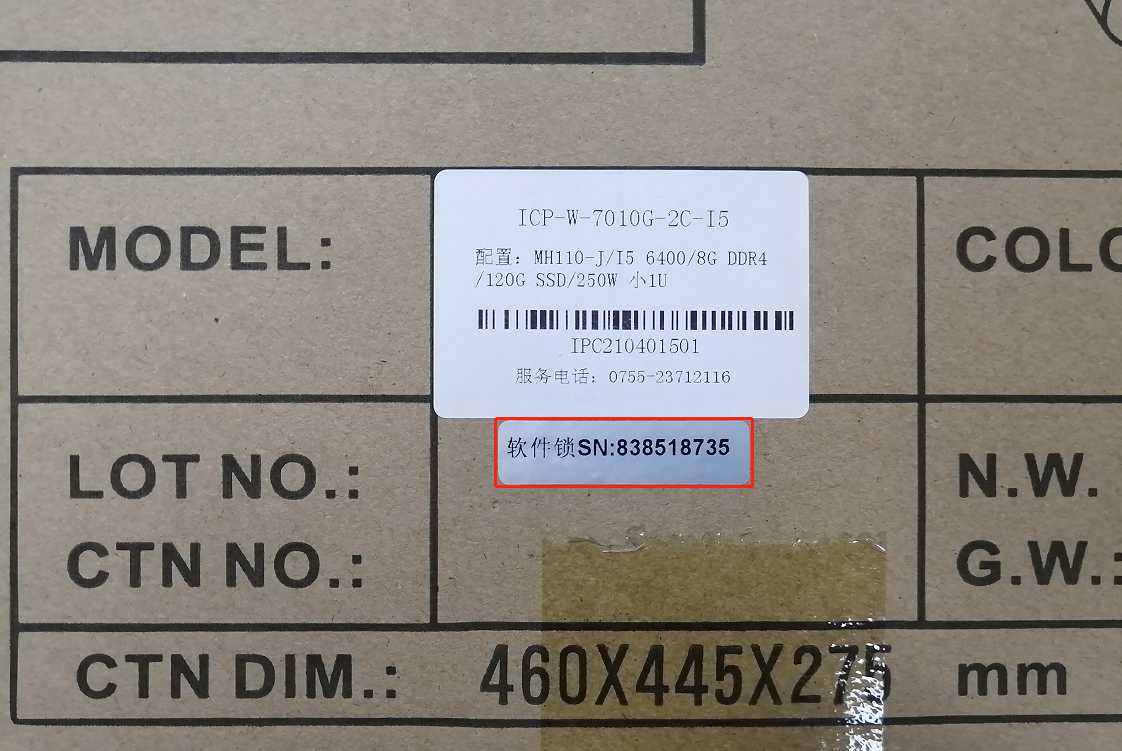

→將加密鎖對應的標簽紙分別粘貼在工控機和紙箱的條碼下方

?網絡配置

運動控制卡網絡配置

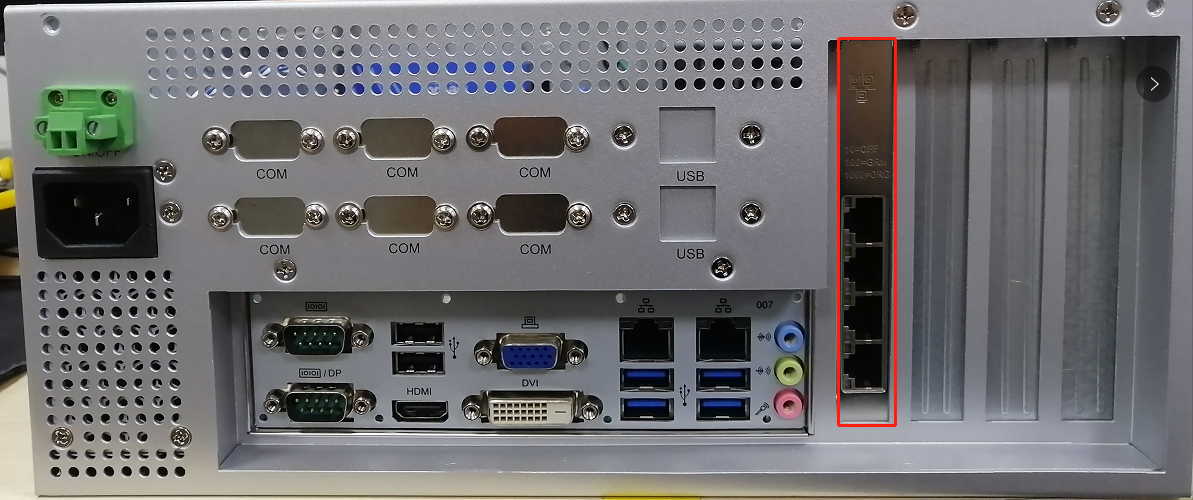

網口分配如下：

右鍵單擊桌面右下角的網絡圖標

→點擊“打開網絡和共享中心”

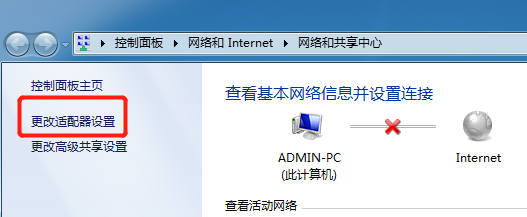

→點擊“更改適配器設置”

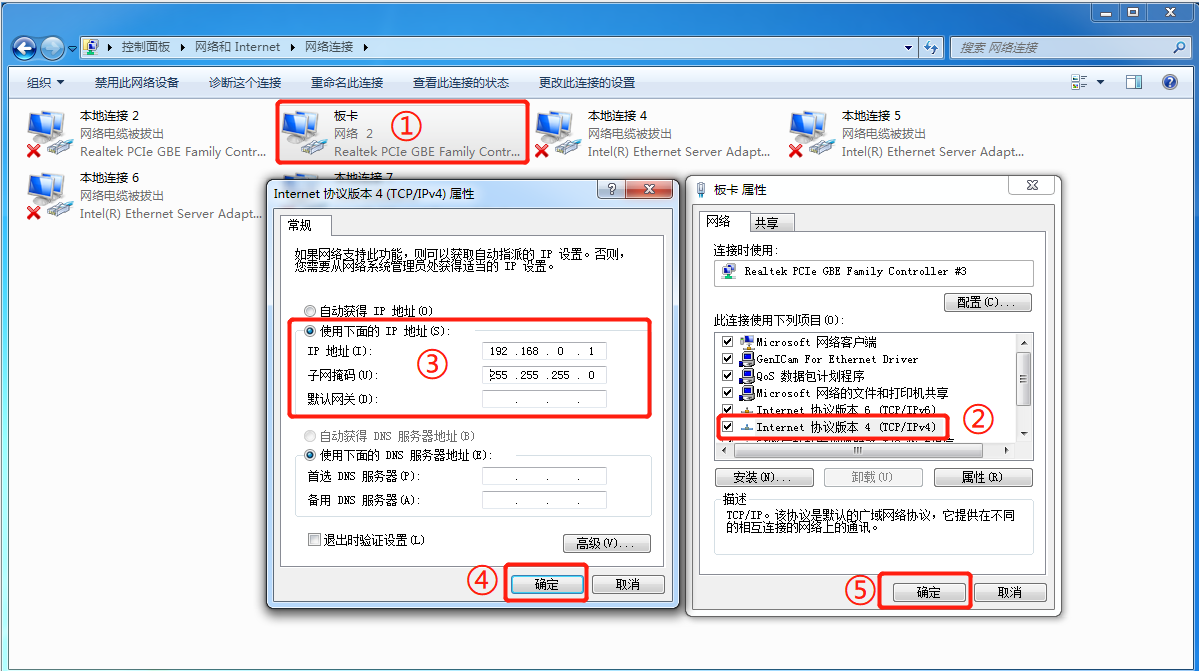

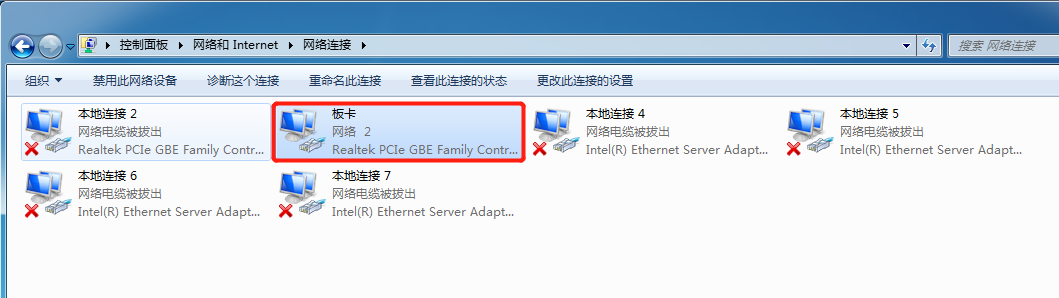

→將有網絡的網線插入運動控制卡網口，將對應的網絡名稱修改為“運動控制卡”

→右鍵點開“運動控制卡”的網絡屬性，按以下順序修改運動控制卡的IP地址

修改完IP地址后必須點“確定”關閉所有屬性窗口，否則IP地址不會保存

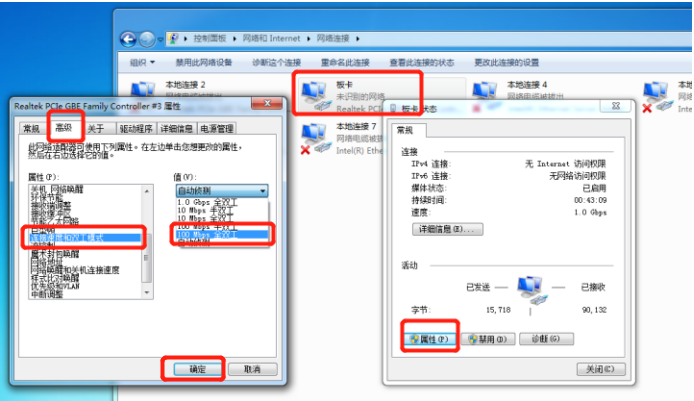

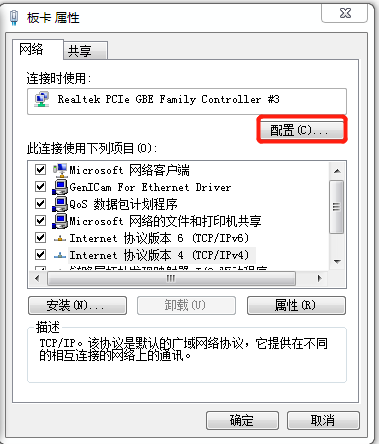

→重新打開“運動控制卡”的網絡屬性，點擊“配置”

→將“高級”參數中的“連接速度和雙工模式”改為“100 Mbps全雙工”，點擊“確定”

相機網絡配置

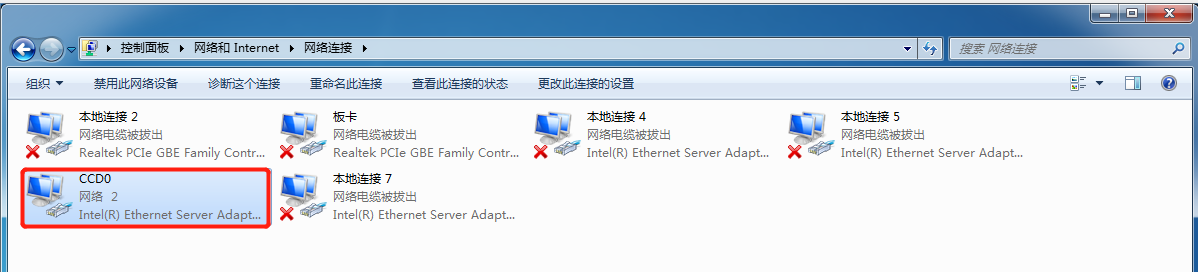

→將有網絡的網線插入網口“CCD0”中，將對應的網絡名稱修改為“CCD0”

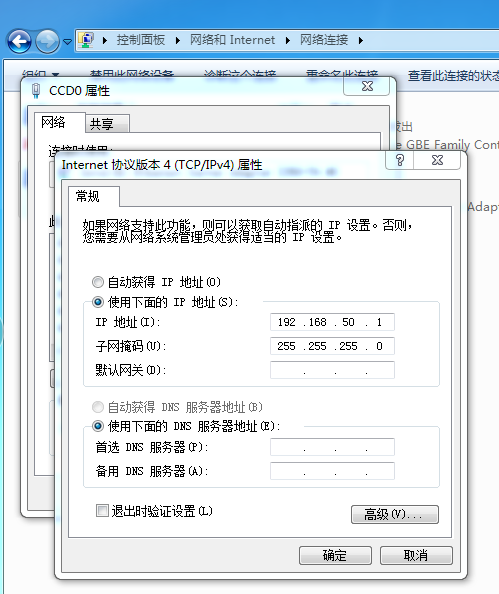

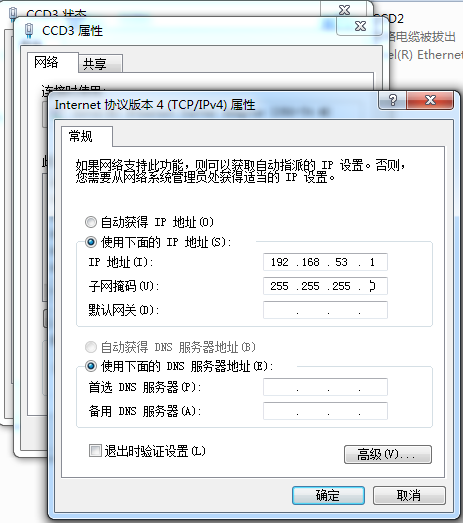

→右鍵點開“CCD0”的網絡屬性，修改相機的IP地址如下

修改完IP地址后必須點“確定”關閉所有屬性窗口，否則IP地址不會保存

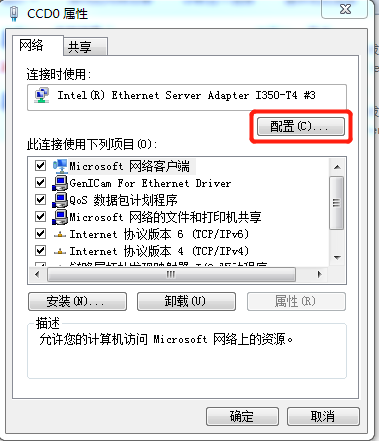

→重新點開“CCD0”的網絡屬性，修改網絡的配置

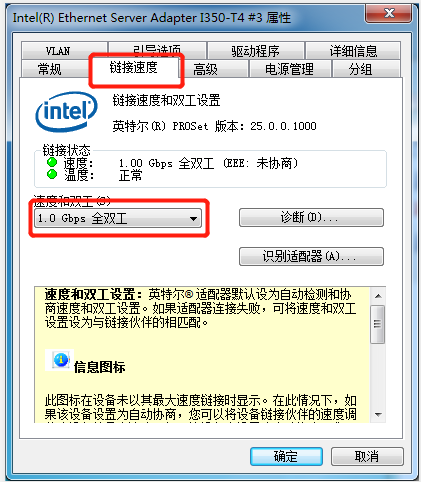

→將“鏈接速度”選項卡中的“速度和雙工”屬性，修改為“1.0 Gbps全雙工”

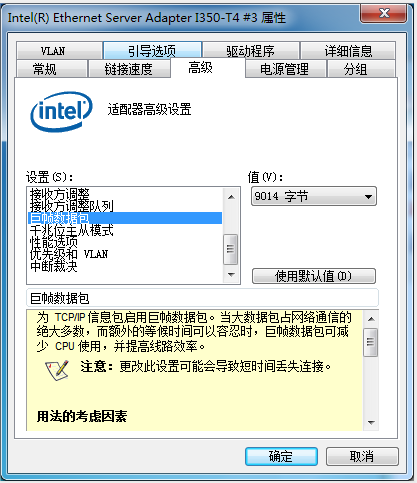

→將“高級”選項卡中的“巨幀數據包”屬性，修改為“9014字節”

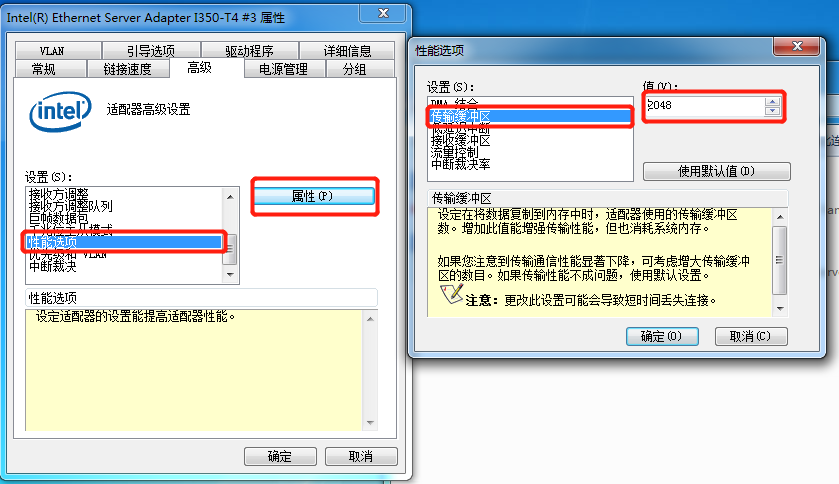

→點擊“高級”選項卡中的“性能選項”，點擊屬性，將“傳輸緩沖區”的值修改為最大值，圖中最大值為“2048”

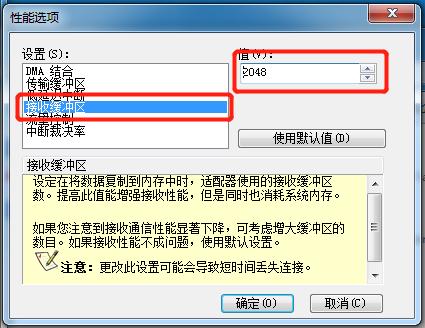

→將“接收緩沖區”的值修改為最大值，圖中最大值為“2048”

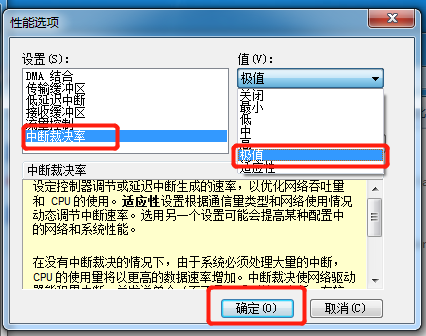

→將“中斷裁決率”的值修改為“極值”，點擊“確定”

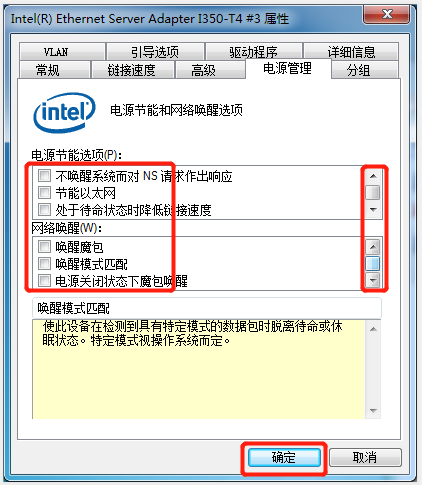

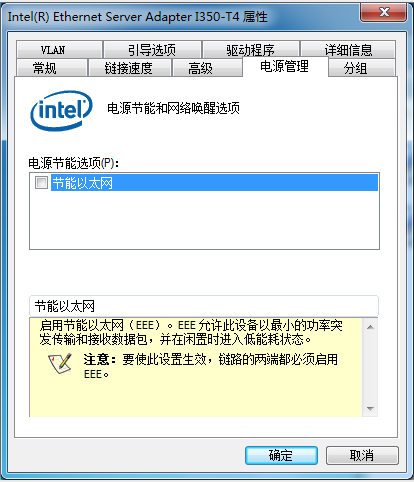

→將“電池管理”選項卡中的所有勾選框去掉勾選，注意滾動查看是否有隱藏選項，設置完畢點擊“確定”退出設置

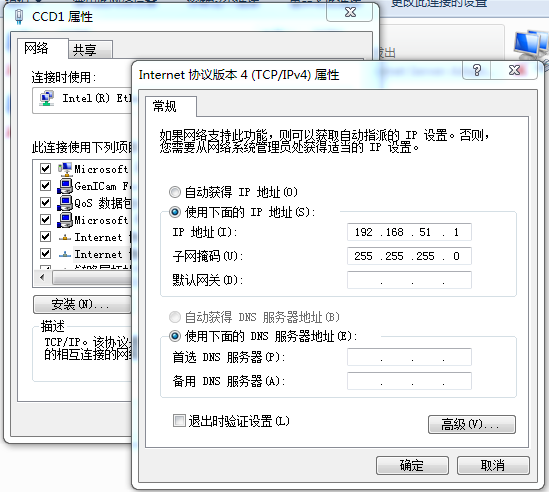

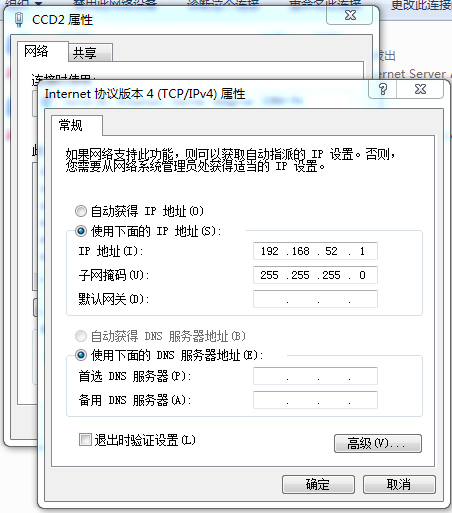

→同理設置其他相機的網絡屬性

相機設置除了IP有差異，其他設置都一致

→“電池管理”選項卡會有所差異，去掉勾選即可

?防火墻設置

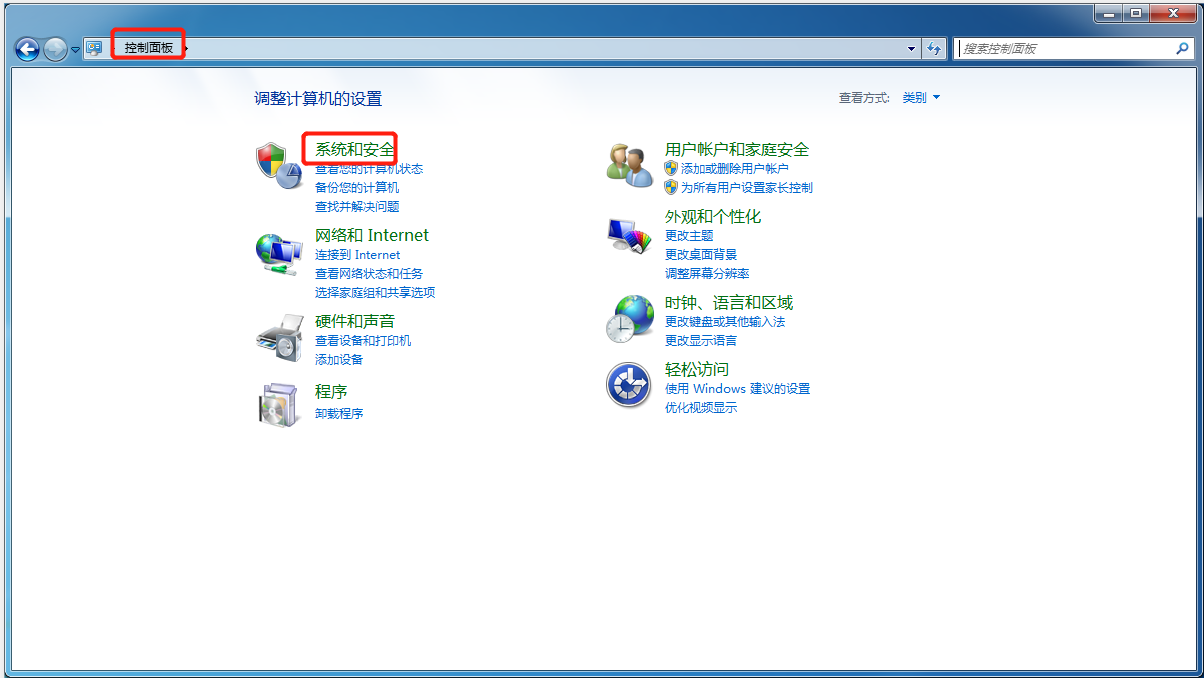

→打開“控制面板”

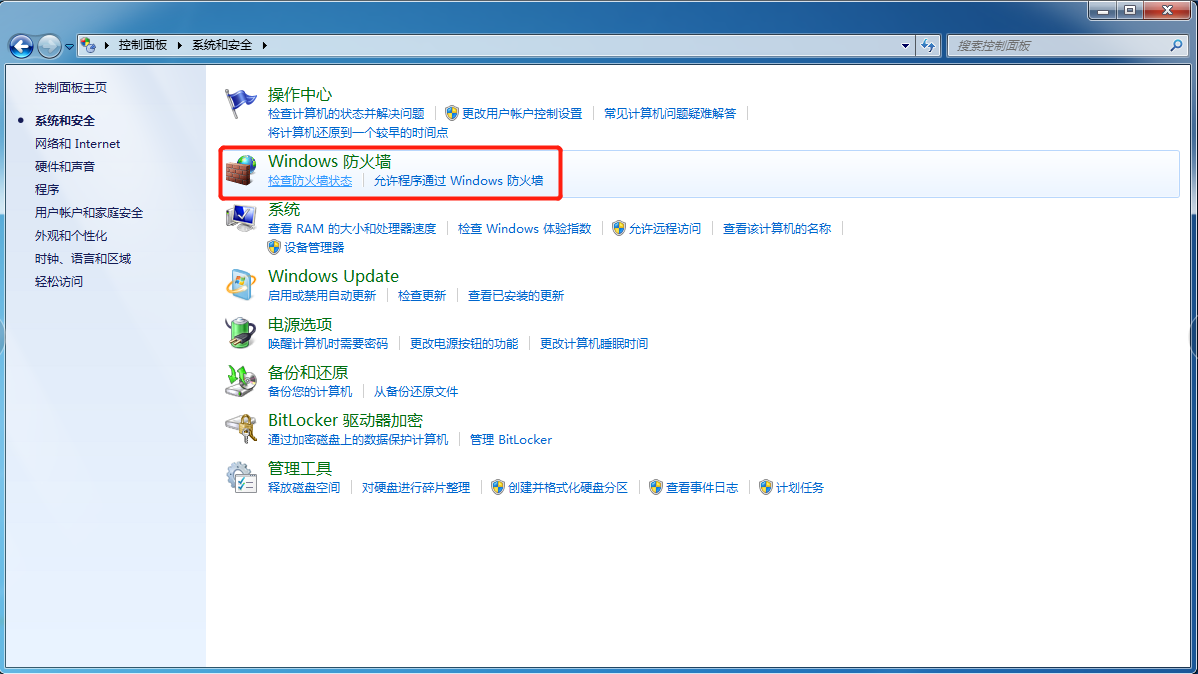

→打開“系統和安全”

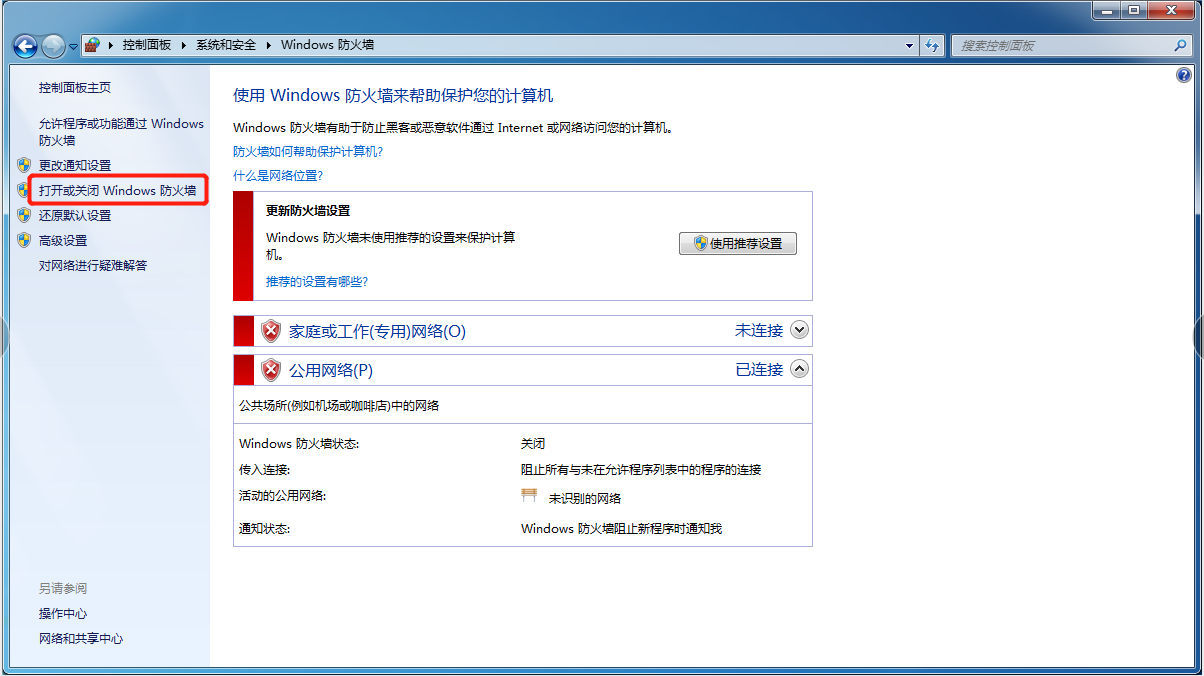

→打開“Windows防火墻”

→點擊“打開或關閉Windows防火墻”

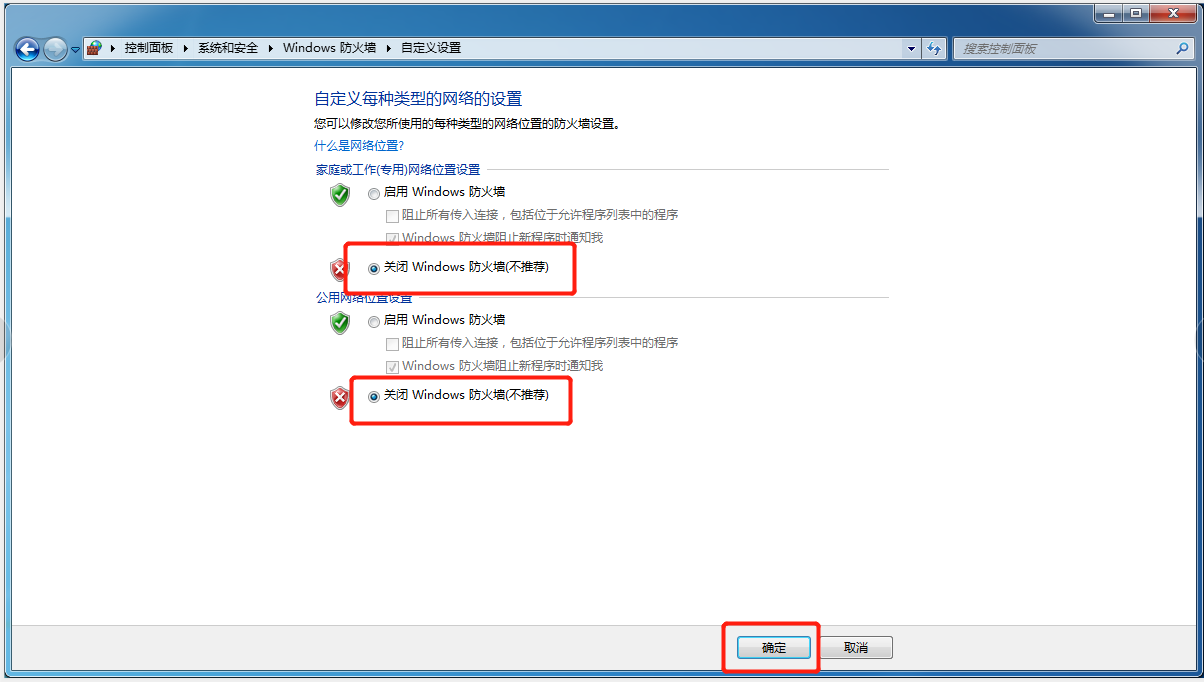

→點擊“關閉Windows防火墻”

→點擊“確認”退出

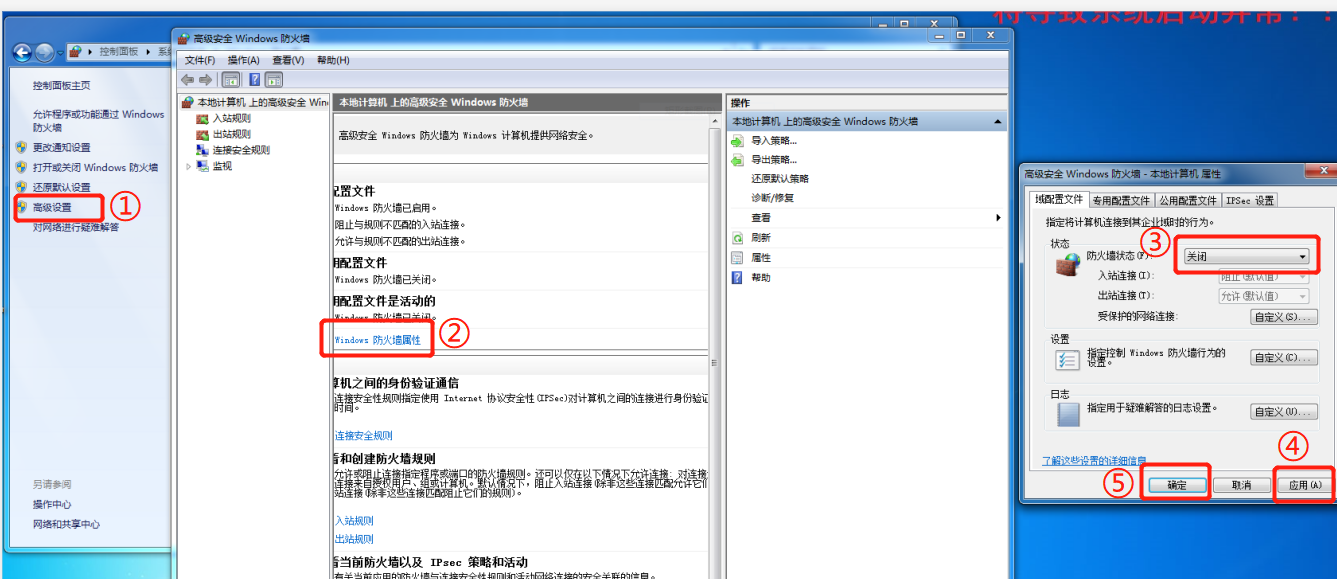

→點擊“高級設置”

→點擊“Windows defender 防火墻屬性”

→將“防火墻狀態”修改為“關閉”

→點擊“應用”

→點擊“確定”

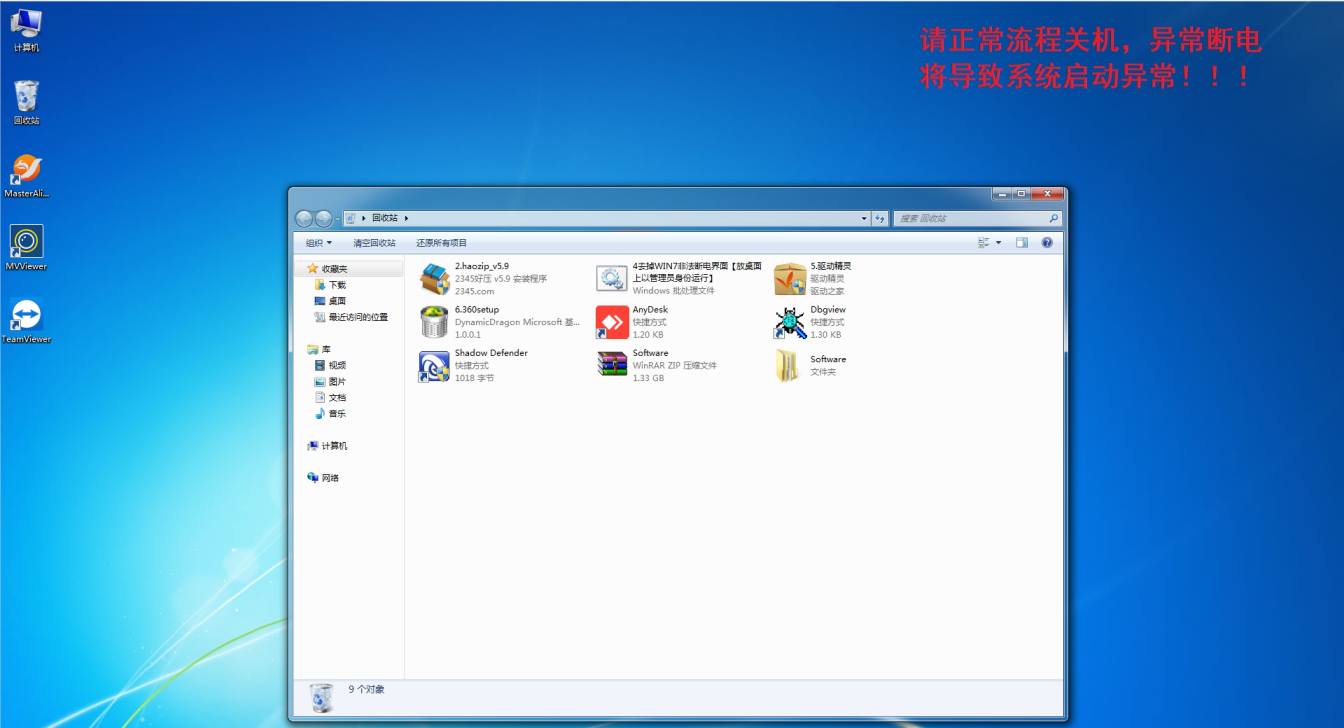

?桌面整理

將不常用的桌面圖標刪除并清空回收站，最終預留“計算機”、“回收站”、“視覺軟件”、“MVViewer”、“TeamViewer”等圖標。如果有9014運動控制卡，則保留9014運動控制卡Demo的快捷方式。

?測試項目程序

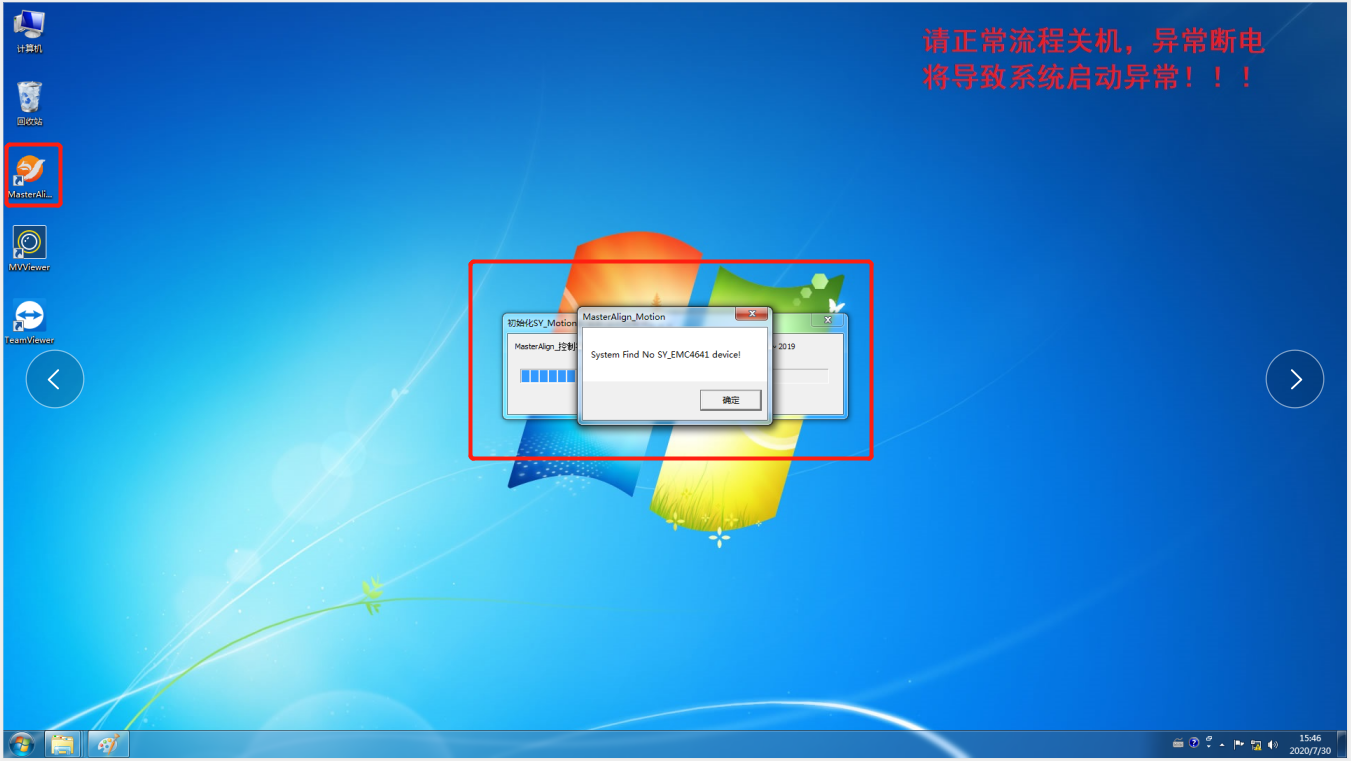

雙擊打開桌面上的標準程序，當彈窗下列對話框時點擊“確定”

登錄后檢查光源控制器連接狀態

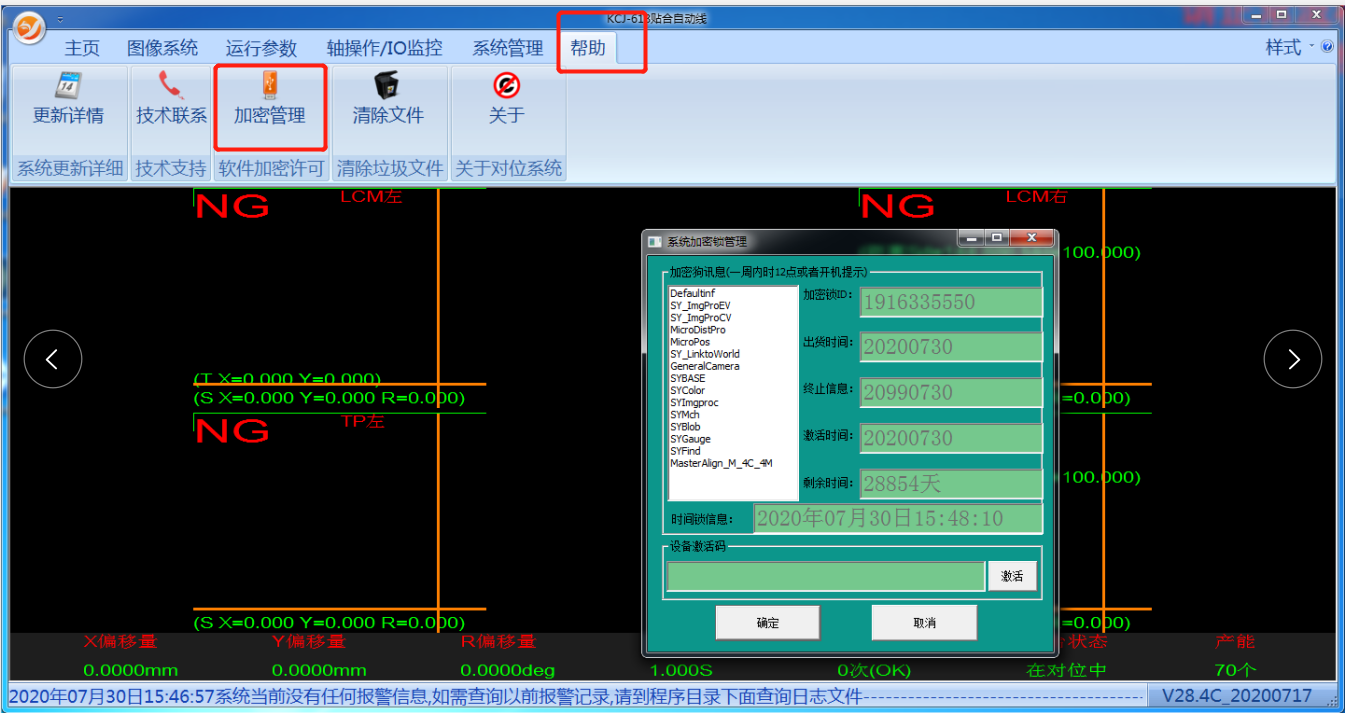

查看加密鎖信息

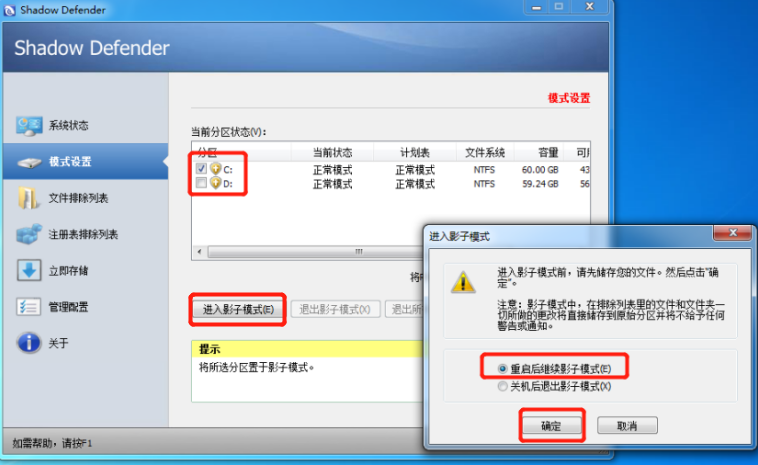

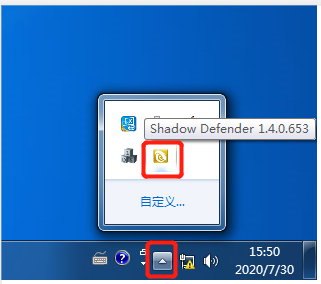

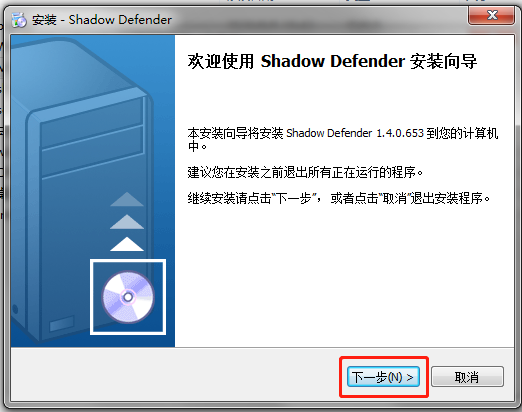

?開啟影子系統

→裝機后需重啟工控機（否則不能打開影子系統）

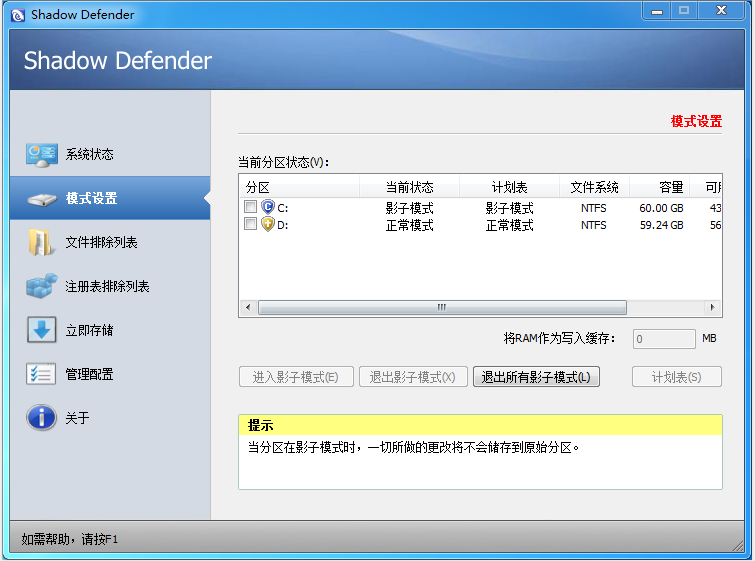

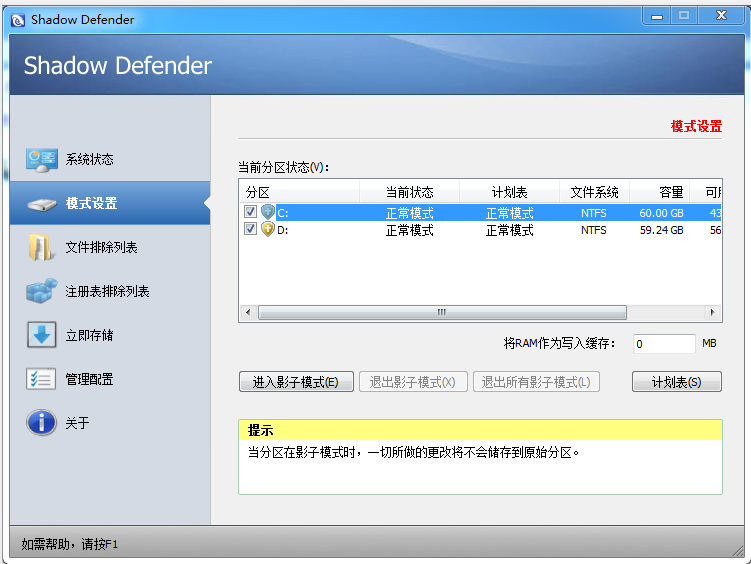

→程序主界面如下

→只勾選C盤前的復選框

→點擊“進入影子模式”

→點擊“重啟后繼續影子模式”

→點擊“確定”

設置好后界面如下圖所示：

6. 配置相機IP地址

針對量產項目，客戶在尚未掌握自行配置相機IP地址的情況下，由裝機人員配置好相機IP地址。新項目或者技術需要過去調試的項目則不要求配置相機IP地址。

1) 先給相機插上電源線和通訊線纜，等相機藍燈常亮后配置相機IP地址；

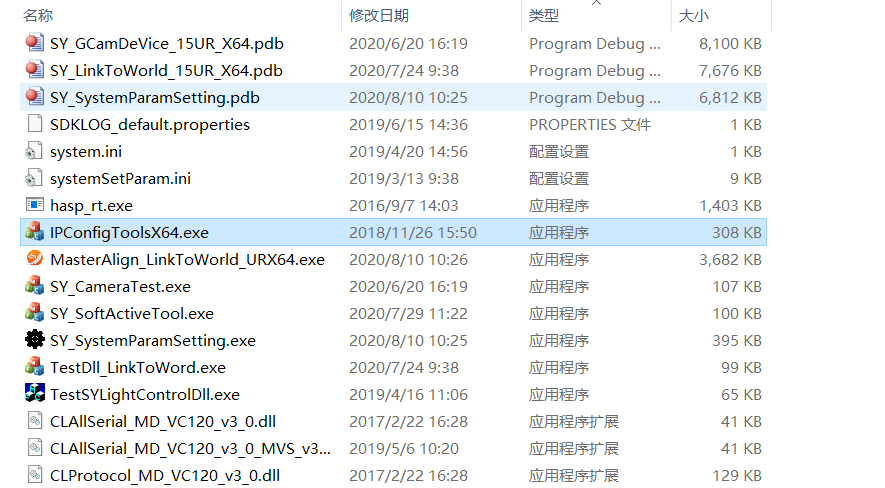

2) 在程序目錄打開相機IP配置小程序：IPConfigTools.exe；

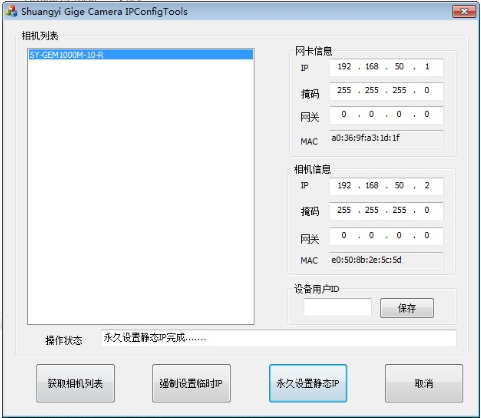

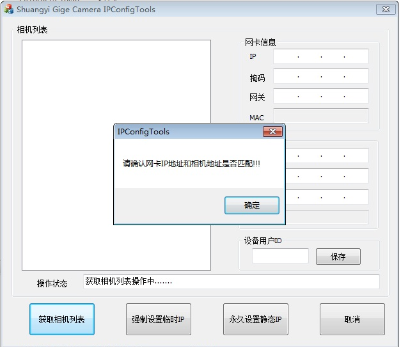

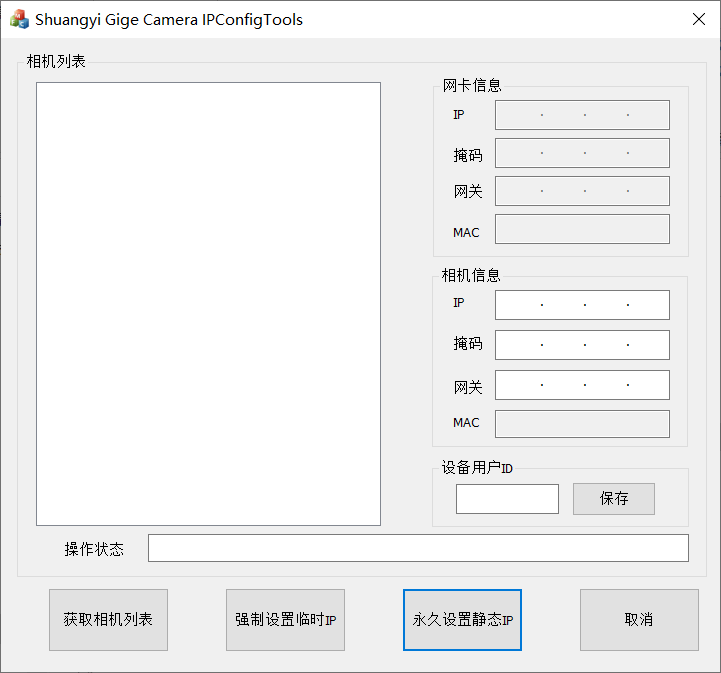

軟件界面如下圖：

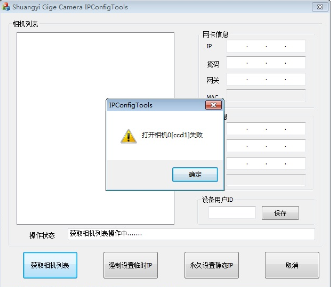

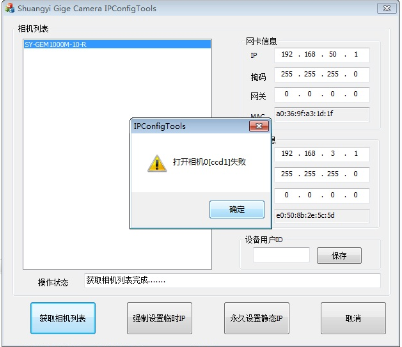

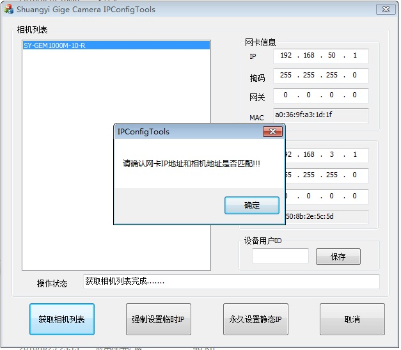

3) 點擊“獲取相機列表”，會彈出打開相機失敗以及請確認網卡IP地址和相機地址是否匹配。

4) 雙擊列表中刷新出來的相機，同樣會彈出打開相機失敗以及請確認網卡IP地址和相機地址是否匹配。

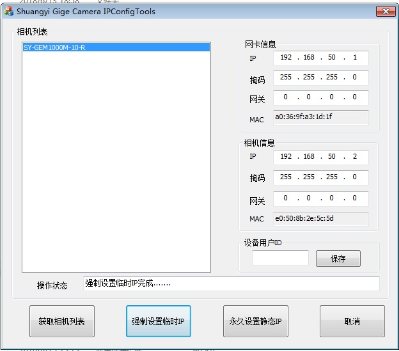

5) 填寫相機IP地址（默認192.168.50.2為CCD0，192.168.51.2為CCD1，以此類推），點擊強制設置臨時IP，系統會顯示強制設置臨時IP完成……

6) 點擊永久設置靜態IP，系統會顯示永久設置靜態IP完成……

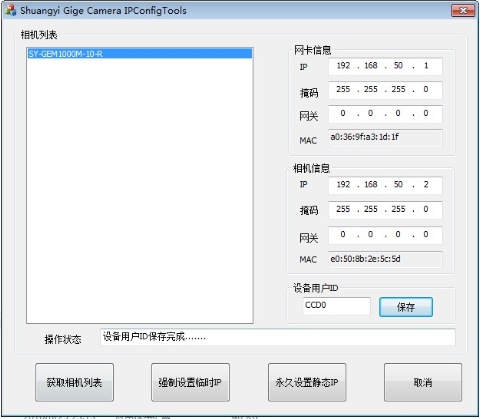

7) 在設備用戶ID欄填寫相機名稱，一般使用大寫CCD0～n命名。點擊保存，系統會顯示設備用戶ID保存完成……

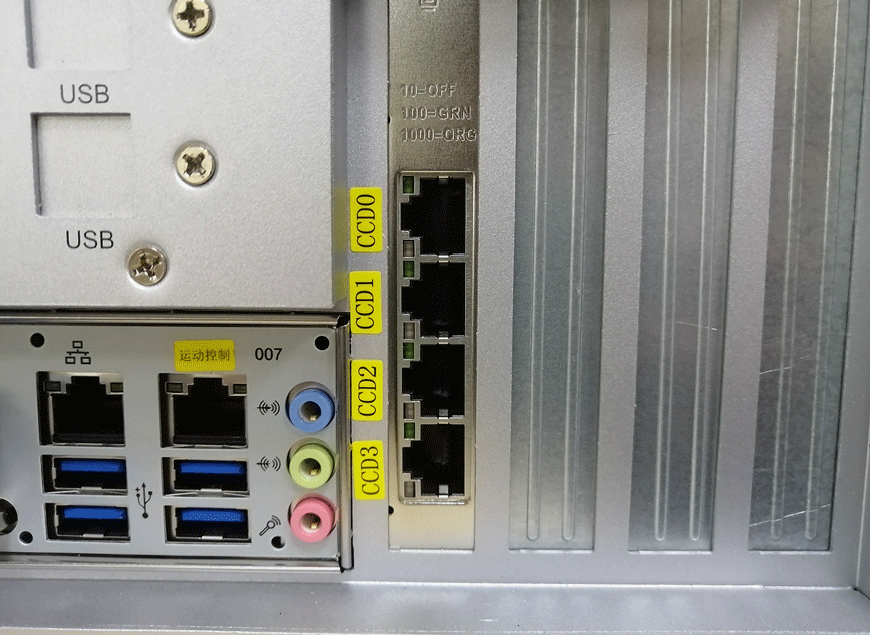

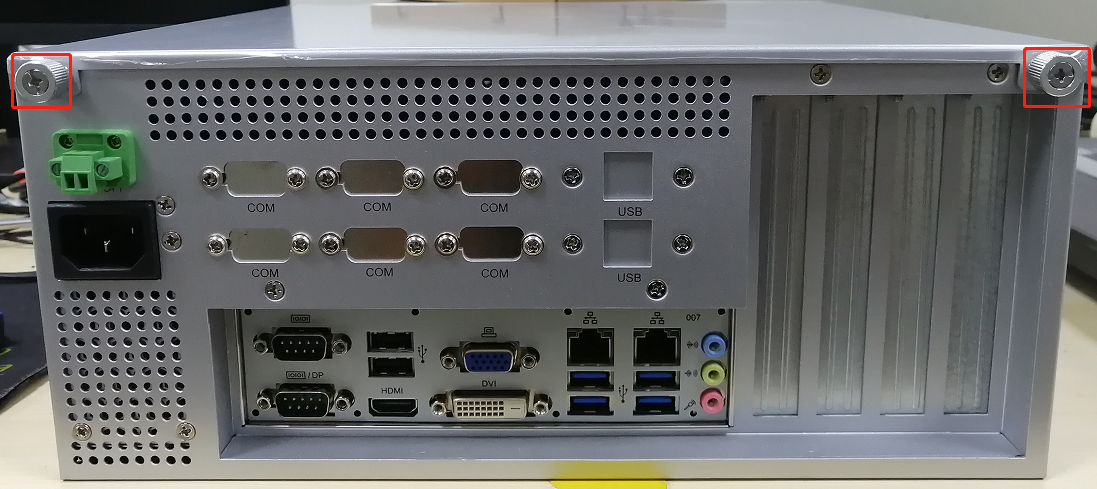

7. 貼好工控機端口接線標簽

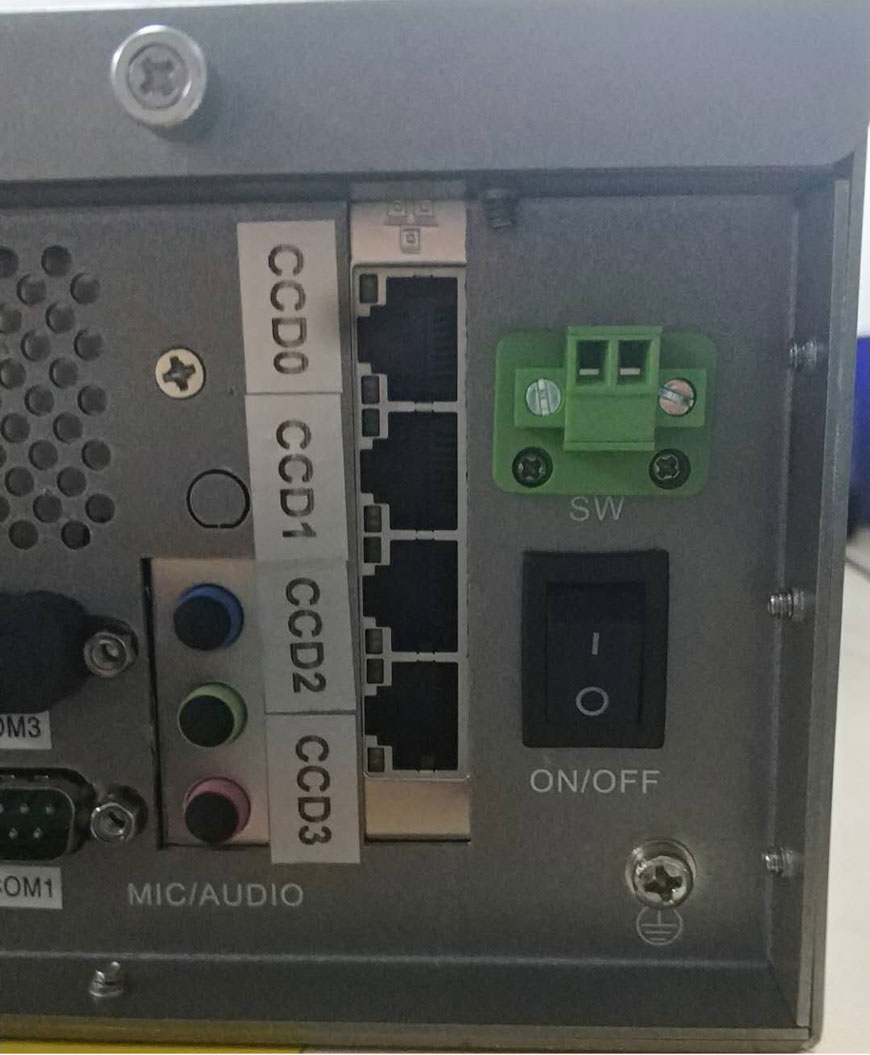

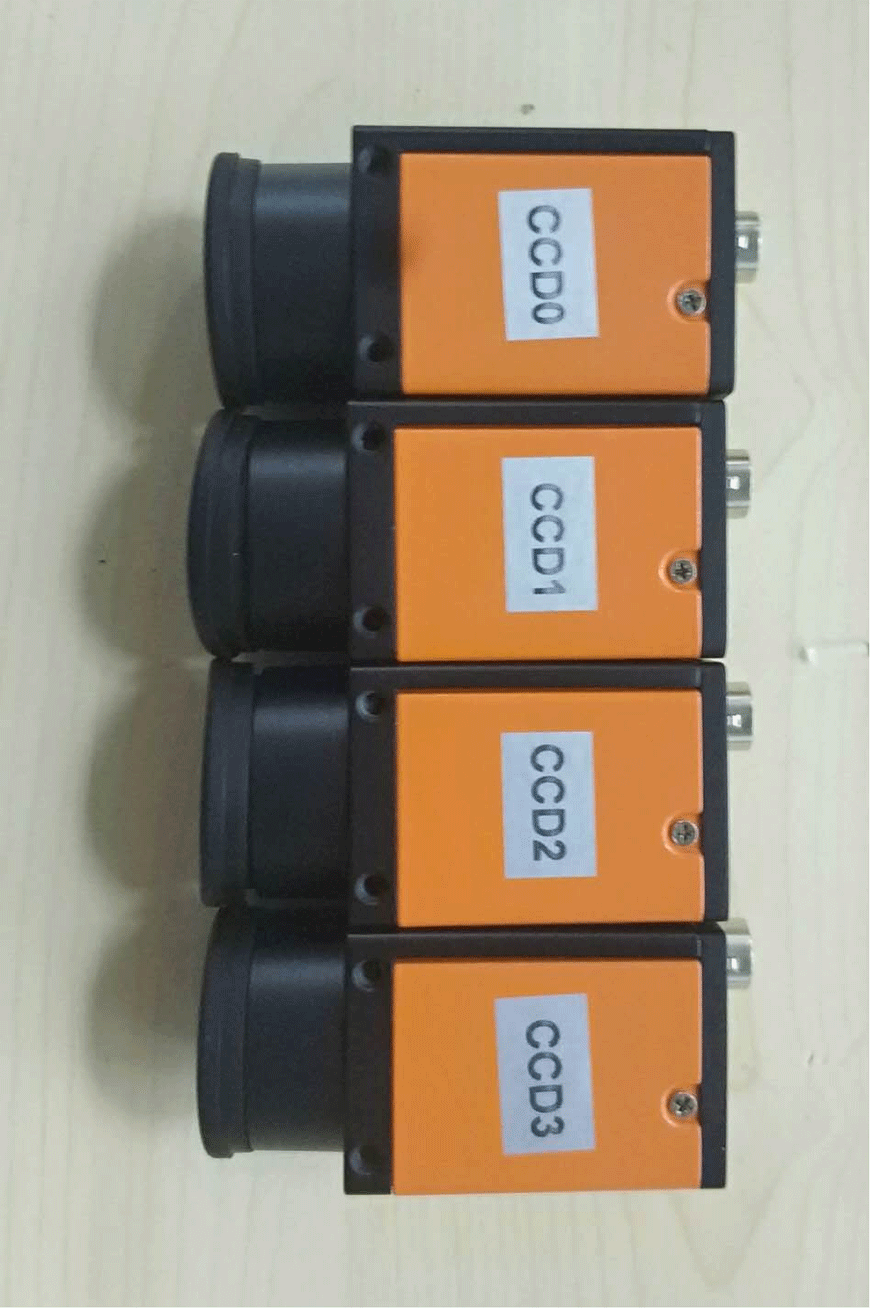

1， 貼好CCD標簽；

有幾顆相機便需要貼對應數量的標簽；

2，貼好運動控制網口的接口標簽；

帶網口的運動控制應用，需要貼好運動控制網口的標簽，與實際設置的運動控制網口IP地址相對應。

4，如有外接的光源控制器，則需要貼好光源控制器通訊的COM口標簽；

   無特殊要求，一般默認使用COM1作為光源控制器的通訊接口。

裝機流程結束！
