FPC柔性線路板通過精密的蝕刻工藝在柔性基材上形成復雜的電路網絡，其線寬線距通常已降至50微米甚至更小。任何微小的線路缺口、短路、鋸齒或線寬偏差，都可能導致最終電子產品功能失效。在傳統的生產模式下，質量檢測高度依賴人工在顯微鏡下進行，這種方法不僅效率極其低下，且檢測結果的一致性完全取決于操作員的經驗與狀態，漏檢與誤判風險極高。

隨著機器視覺技術的成熟，自動光學檢測（AOI）已成為解決上述痛點的核心技術路徑。AOI系統通過模擬人眼的成像與大腦的分析判斷，但實現了遠超人眼的穩定性、精度與速度。雙翌光電推出的VisionBeaver視覺系統，正是將先進的成像硬件、智能算法與工業場景深度結合的產物。該系統旨在將質檢人員從重復、枯燥且高強度的目檢工作中解放出來，同時通過客觀、量化的數據，為FPC制造工藝的優化提供精準反饋。

一、檢測難點：成像與分析困局

首先，是材料形變導致的定位與匹配難題。 FPC基材質地柔軟，在生產、拿取和放置過程中極易產生拉伸、扭曲或局部皺褶。這使得同一型號的FPC在每次成像時，其實際形狀與位置都可能與標準模板存在非線性差異，傳統的剛性模板匹配算法在此場景下極易失效，導致系統無法準確定位檢測區域。

其次，是表面狀態復雜帶來的成像干擾。 FPC表面通常覆蓋有油墨（阻焊層）、保護膜或補強板，這些介質的光學特性各異，容易產生反光、透光不均或背景紋理干擾。特別是當檢測對象為透明保護膜下的線路時，如何抑制膜層表面的鏡面反光，同時清晰成像膜下的線路細節，是照明設計的關鍵挑戰。

再者，是缺陷特征的多樣性與細微性。 FPC的缺陷不僅包括線路上的斷路、短路、針孔、凸起（凸銅）等，還包括線路邊緣的鋸齒、缺口（缺口），以及因?qū)ξ徊粶?zhǔn)導致的線路整體偏移（邊錯位）。這些缺陷尺寸微小，形態各異，且可能出現在高密度走線的復雜背景中，對圖像的分辨率、對比度以及算法的特征提取與分類能力提出了極限要求。

二、解決方案：VisionBeaver系統構建的高精度檢測閉環

為系統性地攻克上述難點，雙翌光電設計了一套以VisionBeaver視覺系統為核心，集成高分辨率線掃成像與定制化光學照明的一體化方案。

 1. 高分辨率線掃成像與運動控制

本方案采用8K高分辨率線陣相機，配合運動平臺，對FPC進行掃描式成像。線掃相機的優勢在于，它可以在保證極高分辨率的條件下，實現大幅面（如長邊超過350mm的FPC）的無縫拼接成像，完美解決了面陣相機高分辨率與大視場不可兼得的矛盾。方案中，相機從上往下垂直拍照，確保成像幾何畸變最小化。

 2. 優化的白色條形線光源照明

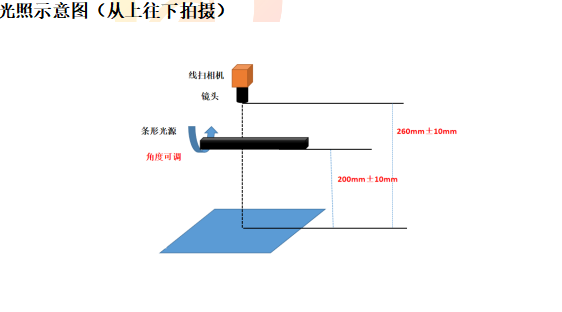

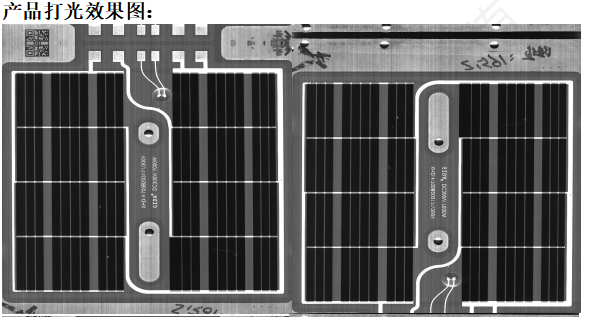

照明是機器視覺系統的靈魂，對于凸顯FPC線路特征至關重要。本方案摒棄了易產生反光干擾的同軸光源，選用了白色條形線光源，從特定角度對FPC表面進行照射。

   抑制反光：傾斜的條形光打光方式，能夠有效避免光線垂直反射進入鏡頭，從而顯著削弱油墨或保護膜表面的鏡面反光，使膜下線路清晰可見。

   增強邊緣對比度：光線以一定角度照射在線路的立體邊緣上，會產生明亮的亮邊與暗影，從而大幅提升線路與背景的對比度，使得線寬、線距以及邊緣的鋸齒、缺漏等缺陷特征被強烈凸顯，便于算法識別。

   均勻性與穩定性：專業的條形光源確保了在整個掃描區域內光照的均勻與穩定，為后續圖像處理提供了高質量的原始數據基礎。

 3. VisionBeaver系統的智能算法引擎

VisionBeaver系統的強大之處在于其圖像處理與智能算法。

   高容差的定位匹配：系統采用先進的圖像匹配算法，對于存在拉伸、旋轉和輕微形變的FPC，仍能快速、準確地定位到Mark點及各個檢測區域，為后續的精確測量與比對奠定基礎。

   精確的尺寸測量：針對線寬、線距的檢測，系統對線路邊緣進行定位，實現微米級的測量精度，可輕松檢出超出工藝規范的細微偏差。

   復雜的缺陷識別：對于邊鋸齒、邊缺漏等不規則缺陷，系統結合邊緣分析、形態學處理以及特征提取算法，能夠準確地將它們從復雜的背景中分割并識別出來。VisionBeaver的算法框架具備良好的可重構性，可根據不同F(xiàn)PC產品的特性快速調整檢測策略。

 4. 直觀易用的軟件操作界面

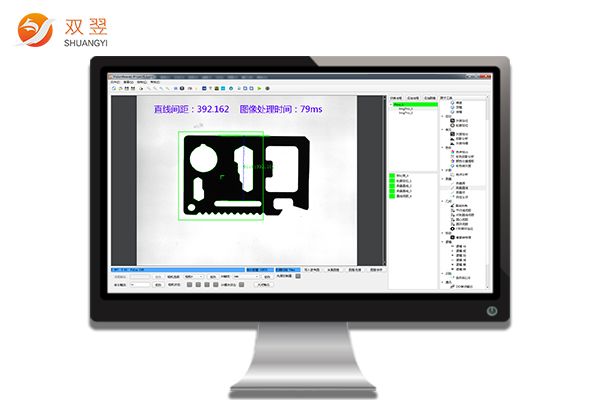

該系統秉承技術越先進，操作應越簡單的理念。VisionBeaver軟件提供圖形化操作界面，檢測參數與結果以實時圖像方式直觀顯示。操作人員無需深厚的編程背景，即可通過簡單設置完成檢測程序的建立與調試，大幅降低了企業的使用門檻和培訓成本。

三、方案成果：效率與質量的雙重飛躍

實施該VisionBeaver AOI檢測方案后，F(xiàn)PC生產線在質量控制環節實現了質的提升：

1.  檢測精度與可靠性飛躍：系統實現了對微米級線寬線距的精確測量，以及對邊緣鋸齒、缺口等缺陷的穩定檢出，綜合檢出率提升至99.5%以上，遠超人工目檢水平。檢測結果不再因人而異，實現了標準化與客觀化。

2.  生產效率大幅提升：全自動掃描與檢測流程，將單片F(xiàn)PC的檢測時間從人工的數分鐘縮短至數十秒，檢測效率提升5-10倍，完美契合現代化產線的生產節拍。

3.  數據驅動工藝優化：系統自動生成詳盡的檢測報告與統計過程控制數據看板。生產管理人員可以實時監控缺陷類型與分布規律，快速定位問題根源（如曝光、蝕刻工藝波動），從而實現數據驅動的生產工藝優化與閉環管理，從源頭提升良率。

4.  綜合成本下降：在減少對熟練質檢工人依賴的同時，也避免了因漏檢導致的客戶退貨和品牌聲譽損失，實現了長期綜合生產成本的顯著下降。

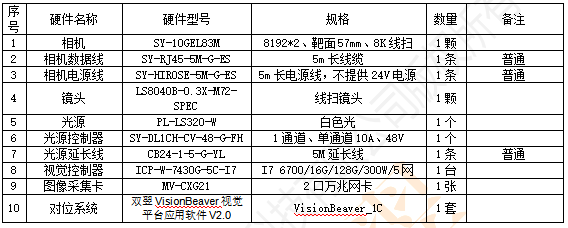

配置清單如下：

四、結語

FPC產業的蓬勃發展，對與之配套的檢測技術提出了更高、更精密的要求。雙翌光電VisionBeaver視覺系統與8K線掃成像、定制化條形光源相結合的AOI檢測方案，成功化解了FPC柔性、易變形、高精密度帶來的檢測困境，標志著FPC質量控制從人眼判斷正式邁入了智能視覺的新紀元。

該方案不僅是單一檢測設備的升級，更是為FPC制造企業提供了一套可量化、可追溯、可優化的全面質量管控體系。展望未來，隨著FPC應用場景的不斷拓展和工藝復雜度的持續攀升，以VisionBeaver為代表的智能機器視覺系統，必將持續深化技術融合，成為支撐柔性電子產業創新與高質量發展的堅實底座。
