在工業視覺領域，圖像的獲取是視覺系統實現的基石。而工業相機作為核心的圖像傳感器，其參數配置直接決定了圖像質量與系統性能。在眾多參數中，幀率和曝光時間無疑是兩個最基礎、最關鍵，也最常被討論的變量。

對于工程師而言，理解它們之間并非獨立，而是存在著深刻且動態的相互制約關系，是進行視覺系統設計的第一步。這種關系猶如一個天平的兩端，如何平衡它們，以實現最佳的成像效果和應用需求，是每一個視覺項目必須面對的核心課題。

本文將深入探討幀率與曝光時間的內在原理，剖析它們?cè)诓煌瑧?yīng)用場景下的權衡取舍，并提供切實可行的選型建議。

一、成像傳感器的基本原理

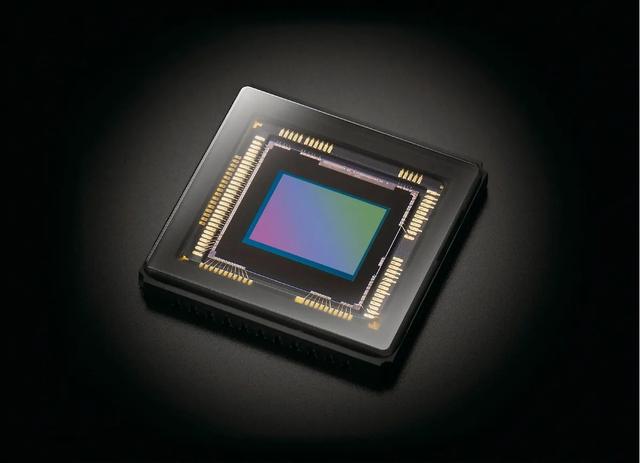

要理解幀率和曝光時間的關系，我們需要從工業相機的核心，即圖像傳感器的工作機制說起。我們可以將傳感器想象成一個由數百萬個微小光敏單元，也就是像素，構成的陣列。每個像素都如同一個微小的水桶。

其工作流程可以簡化為兩個主要階段。第一階段是曝光（exposure），在此期間，相機打開快門，允許光子，也就是光能量，落入這些像素水桶中。光子被轉換為電子并累積起來，曝光時間就是指這個光電荷累積過程的持續時間。

顯然，曝光時間越長，每個像素水桶中積累的電荷就越多，圖像也就越明亮。第二階段是讀出（Readout），當曝光結束后，相機需要將這些累積的電荷從每一個像素水桶中依次轉移、讀出，并轉換為數字信號，最終形成我們所見的一幀圖像。

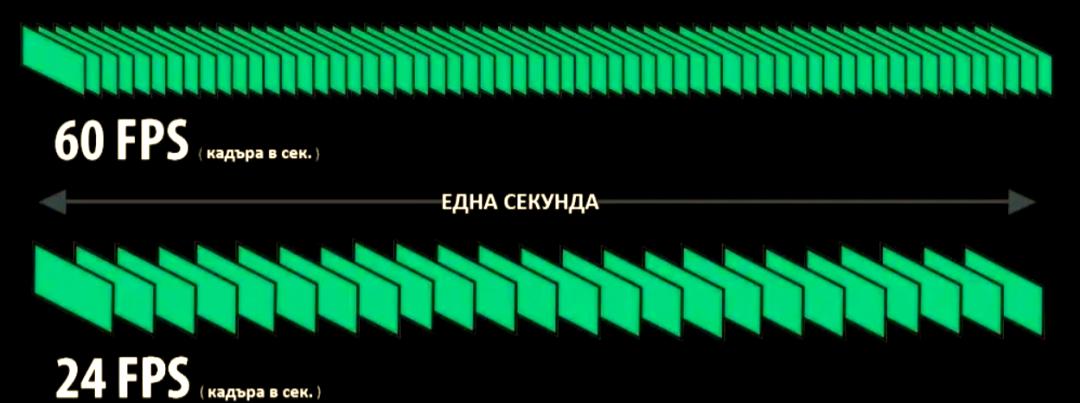

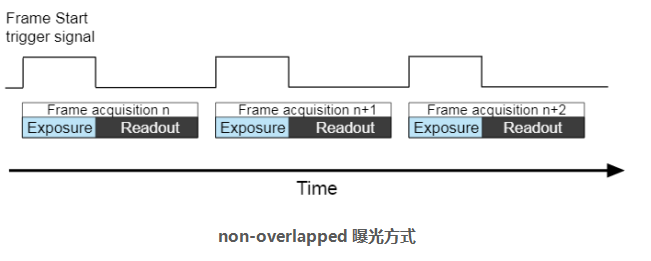

這個讀出過程需要耗費一個固定的、由傳感器設計和相機接口速度決定的時間。由此，我們可以引出一個核心概念，一幀圖像的完整獲取時間，實際上等于曝光時間加上讀出時間。而幀率，定義為相機每秒能夠采集并輸出的完整圖像幀的數量。

二、幀率與曝光時間的動態制約

從上述原理出發，幀率與曝光時間之間那種緊密的制約關系就變得清晰可見了。在一個理想化的簡單模型中，如果我們忽略讀出時間，那么幀率大約等于曝光時間的倒數。例如，當曝光時間設定為10毫秒時，理論最大幀率約為100幀每秒。

然而，在實際應用中，讀出時間是客觀存在且不可忽略的。這就意味著，即使你將曝光時間設置得非常短，比如1毫秒，但相機完成一幀數據讀出就需要5毫秒，那么你的有效幀率最高也只能達到約166幀每秒，而非1000幀每秒。

因此，更準確的表述是，幀率由曝光時間與讀出時間共同決定。當我們需要提高系統的幀率時，就必須縮短單幀的總時間，這通常通過壓縮曝光時間或選用讀出速度更快的相機來實現。

反之，如果我們?yōu)榱瞬蹲娇焖龠\(yùn)動物體而設置了極短的曝光時間，但同時又希望圖像足夠明亮，就必須提供極其強大的照明。因?yàn)榭s短曝光時間意味著單位時間內傳感器接收的光子數量急劇減少，圖像很容易出現曝光不足，變得昏暗且噪聲顯著。

這種為了追求速度而犧牲圖像信噪比的情況，或者為了圖像質量而限制速度的情況，在工業視覺應用中比比皆是，是必須權衡的經典矛盾。

三、不同應用場景下的參數權衡

在實際的工業應用中，對幀率和曝光時間的需求千差萬別，參數的設定直接服務于具體的檢測目標。

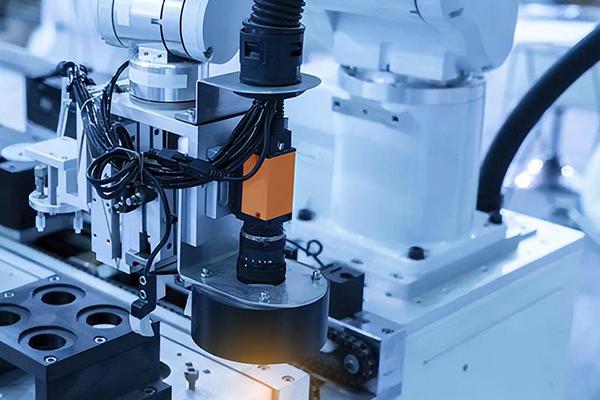

在高速運動分析場景下，例如對振動中的零件、高速傳送帶上的產品包裝進行視覺檢測，或者分析機械臂的快速運動軌跡，凍結運動模糊是首要任務。這就要求曝光時間必須足夠短，可能只有幾十甚至幾微秒。

此時，為了實現這種超短曝光，并保證圖像亮度，需要配備高亮度的脈沖光源或高頻熒光燈。同時，為了不遺漏任何關鍵動作，相機也必須運行在極高的幀率下。在此類應用中，系統設計者需要優先確保高速性能，并在成本和復雜度上接受高性能相機和強力照明系統的投入。

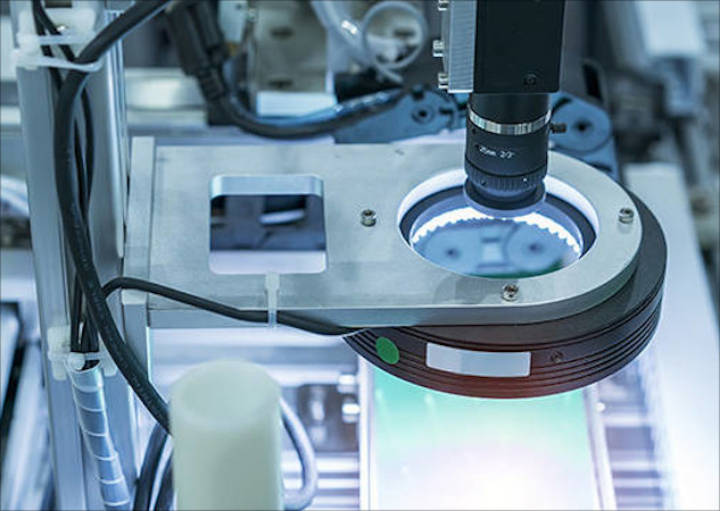

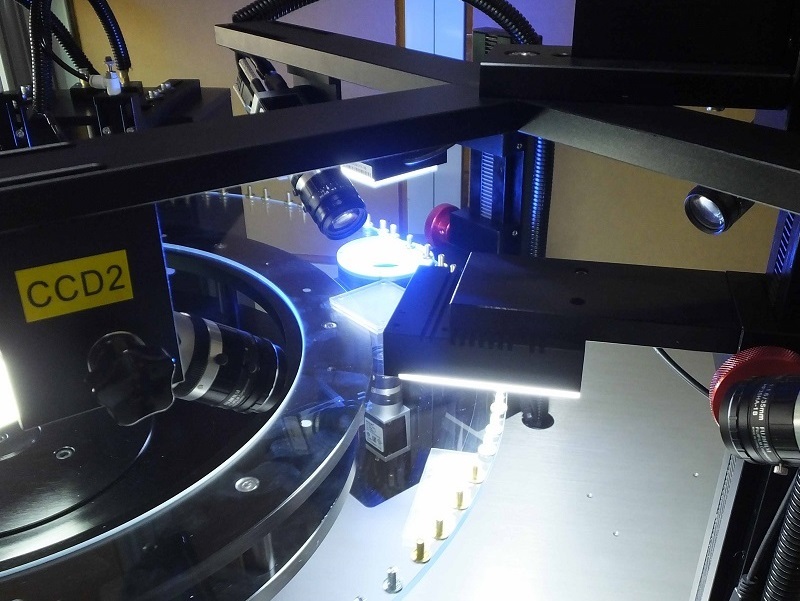

與之相對，在精密測量場景中，例如對工件進行高精度的尺寸測量或表面缺陷檢測，圖像的整體質量、清晰度和信噪比則被提升到最高優先級。為了獲得飽滿、噪聲低的圖像，允許使用較長的曝光時間，例如幾十到幾百毫秒。

在這種情況下，由于物體通常是靜止或緩慢移動的，對幀率的要求不高，可能只需幾幀每秒甚至更低。此時，工作的重點在于通過長曝光獲取最佳畫質，并確保穩定的照明環境。

此外，還有一些特殊的應用，如交通監控中的車牌抓拍，或生產線上的觸發拍照，它們對幀率和曝光時間有著復合型需求。在大多數空閑時間里，相機可以運行在較低的幀率以節省資源。

但當觸發信號到來，捕捉單幀或數幀圖像時，則需要根據車輛的移動速度，快速切換到較短的曝光時間設置，以清晰定格瞬間。這種動態調整的能力，體現了視覺系統設計的靈活性與智能化。

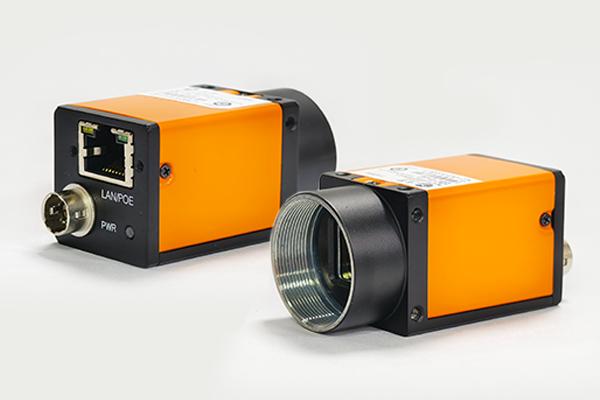

四、工業相機選型的核心考量

基于以上的分析與場景探討，當我們?yōu)榫唧w項目選擇工業相機和設定參數時，可以遵循一個清晰的邏輯路徑。

首要步驟是明確應用的核心需求。我們必須問自己，在這個項目中，究竟是速度優先，還是畫質優先。如果被檢測物體是高速運動的，那么能夠?qū)崿F(xiàn)短曝光且高幀率的相機是必要條件。

接下來，我們需要仔細評估可用的光照條件。光照強度是決定曝光時間下限的關鍵因素。在光照不足且無法增強的場合，盲目追求短曝光和高幀率是不切實際的，最終只能得到一片漆黑的無效圖像。

然后，我們需要關注相機的性能參數，特別是其標稱的最大幀率，并理解這個數值通常是在最小曝光時間下測得的。一個在規格表上寫著300幀每秒的相機，只有在曝光時間短到不影響其達到該幀率時才有意義。

同時，傳感器的讀出噪聲水平也是一個重要指標，它直接影響在短曝光、低光照條件下圖像的信噪比。在預算允許的范圍內，選擇一款讀出噪聲更低、量子效率更高的相機，能在苛刻的成像條件下提供更好的表現。

最后，務必利用相機的評估版本或演示軟件進行實際測試。在真實或模擬的應用環境中，系統地調整曝光時間和幀率，觀察圖像亮度、運動模糊和流暢度的變化，這是驗證理論、找到最佳參數組合的最可靠方法。

五、總結

綜上所述，工業相機中的幀率與曝光時間是一對相互關聯、彼此制約的核心參數。它們之間的關系根植于圖像傳感器曝光與讀出的基本物理過程。幀率決定了我們能看到多快，而曝光時間則在很大程度上決定了我們能看到多好，尤其是在動態場景下。

一個成功的工業視覺系統設計，絕不是將這兩個參數孤立地設置為最大值。而是在深刻理解其內在聯系的基礎上，根據具體的應用目標、光照條件和成本約束，進行精心的權衡與協同設計。

無論是追逐瞬息萬變的高速產線，還是審視分毫之間的精密器件，掌握幀率與曝光時間之間的平衡藝術，都是開啟成功之門的鑰匙。這不僅具備扎實的理論知識，更要積累豐富的實踐經驗，從而在面對千變?nèi)f化的工業現場時，能夠做出最明智、最有效的決策，讓視覺系統真正成為生產的智慧之眼。
