在現代電子制造業中，質量控制一直是核心環節之一。一塊小小的電路板上，密密麻麻布滿了成千上萬的元件和細如發絲的線路。其中，電路板上的字符信息，包括元件標識、版本號、生產批號和二維碼等，對于生產追溯、質量控制和裝配指導至關重要。

傳統的檢測方式主要依賴人工目檢，但人眼容易疲勞，注意力也難以長時間保持高度集中，在大批量、高精度的生產環境中，漏檢和誤檢幾乎難以避免。

正是在這樣的背景下，機器視覺技術應運而生，成為了一位不知疲倦的“超級質檢員”。

一、 電路板字符檢測的重要性與挑戰

電路板字符檢測遠非簡單的“看看標簽是否清晰”，而是涉及多重復雜判斷的精密過程。字符缺陷種類繁多，包括字符缺失、模糊、錯位、內容錯誤乃至輕微磨損。

這些缺陷可能源于絲印工藝異常、基板材料問題或生產環境變化。更復雜的是，電路板表面通常具有多樣化的背景顏色和紋理，字符與背景之間的對比度可能很低，如同在嘈雜的環境中分辨細微的聲音。

傳統的檢測方法速度較慢且成本較高。面對現代電子制造業日益增長的質量要求和生產節拍難以勝任。

二、機器視覺在字符檢測中的技術實現

機器視覺檢測電路板字符，本質上是在模擬人類視覺的判斷過程，但具備更高的穩定性、速度和精度。一套完整的機器視覺字符檢測系統通常包括圖像采集、圖像處理和結果判斷三大模塊。

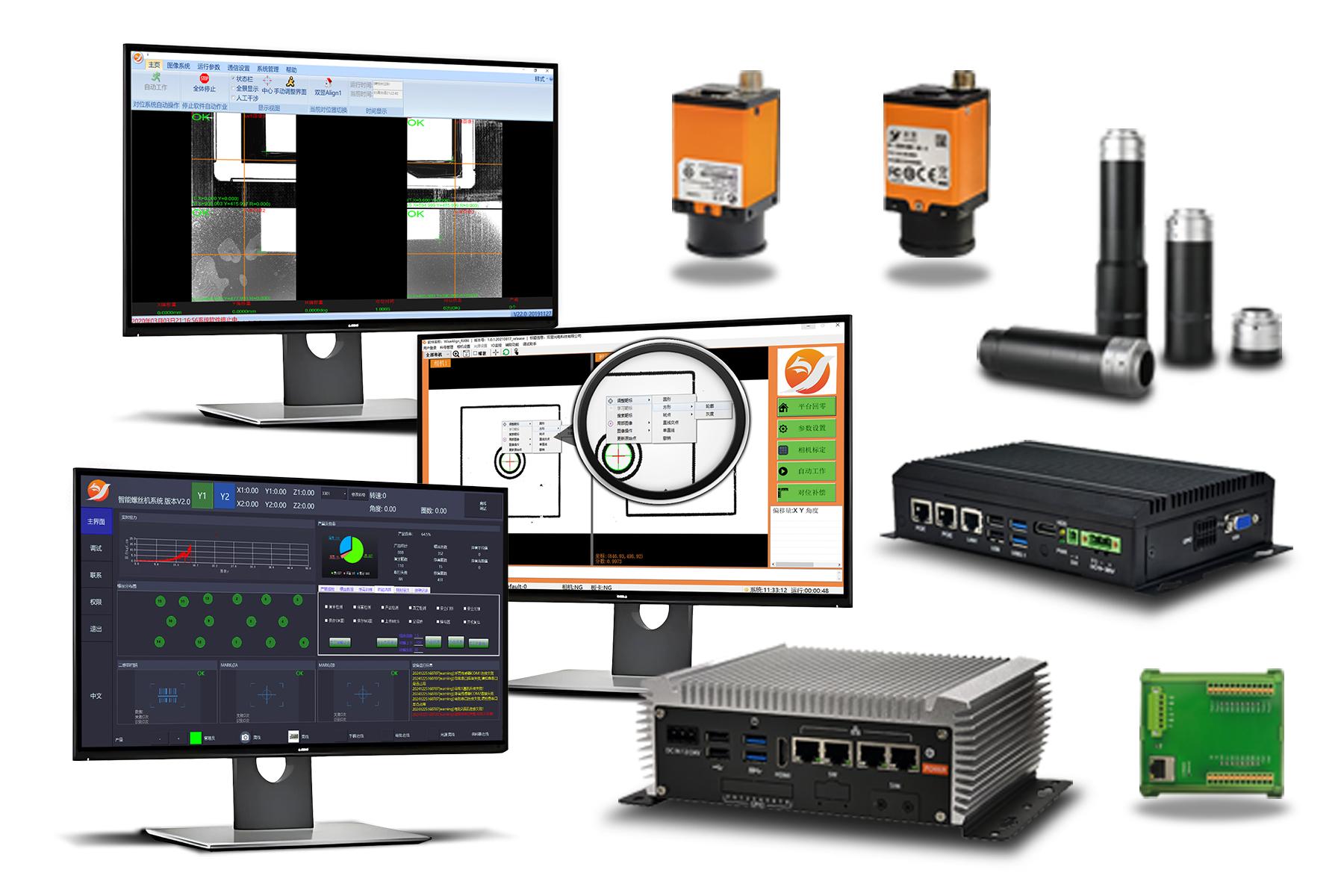

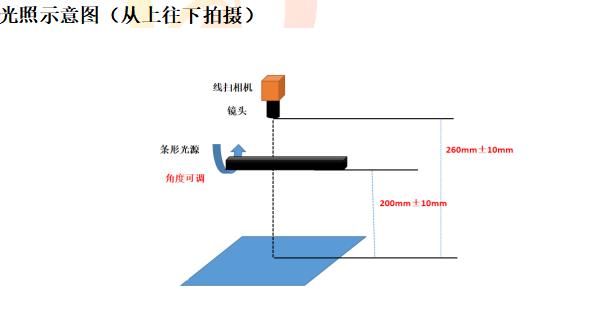

VisionBeaver視覺系統采用高分辨率的工業相機和專業級光學鏡頭，確保能夠捕捉到電路板表面最細微的字符特征。針對電路板表面材質多樣、反光特性復雜的特點，系統集成了多角度、多色溫的智能光源系統，能夠有效抑制反光、增強字符與背景的對比度，為后續的圖像分析提供最為理想的原始圖像。

在獲得清晰的原始圖像后，系統進入了關鍵的圖像預處理階段。電路板圖像往往不可避免地存在各種噪聲干擾，如板材紋理、劃痕、光照不均等。系統先進的圖像處理算法，能夠有效增強圖像有用信息，抑制無關噪聲，顯著提升圖像質量。這一步驟對后續的字符識別準確性至關重要，特別是對于那些因印刷工藝問題導致的輕微模糊或?qū)Ρ榷炔蛔愕淖址?，良好的預處理能夠大大提高其可識別性。

缺陷判定環節則充分體現了機器的客觀性和嚴謹性。系統會根據預設的合格標準，對識別出的字符進行多維度分析，包括字符內容是否正確、位置是否準確、印刷是否完整清晰等。通過與標準模板進行比對，系統能夠精準識別出各種常見缺陷：字符缺失、字符錯誤、字符過度磨損、位置偏移超出公差等。

整個檢測過程僅在數秒內即可完成，完全跟上現代生產線的節拍要求，大幅提升了整體檢測效率，真正實現了質量控制環節的自動化和智能化升級。

三、可視化操作界面的革新價值

技術越先進，就越應該隱藏復雜性，凸顯人性化，這一理念在VisionBeaver視覺系統的可視化操作界面中得到了充分體現。對于大多數生產企業而言，專業的圖像處理算法和編程技能并非易事，直觀的操作界面成為技術落地的關鍵橋梁。

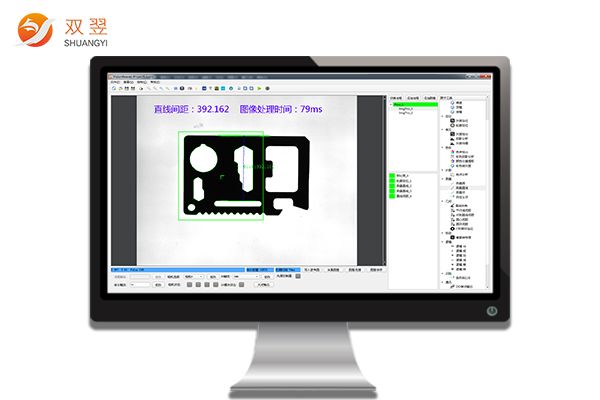

VisionBeaver視覺系統的操作界面就秉承了“簡單易懂”的理念，重要參數以動態圖像顯示，操作人員可以在屏幕上直接看到視覺處理的效果。

整個界面采用圖形化設計，操作人員只需進行簡單的參數設置，就能快速完成系統配置與調試。即使是非專業人士，也能通過圖形化的操作界面快速上手，大大降低了培訓和維護成本。

這種用戶友好的設計理念，極大地降低了機器視覺技術的使用門檻，使一線操作人員能夠快速掌握并靈活應用，從而充分發揮先進算法的技術優勢。

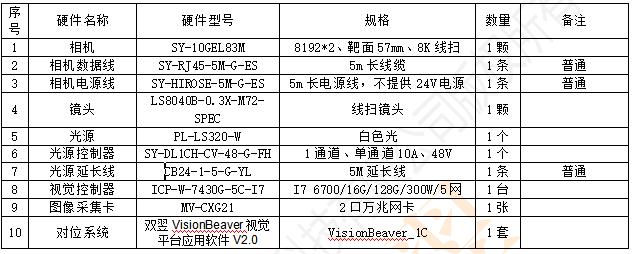

配置清單如下：

四、實際應用與未來展望

我們正邁向一個更智能化的制造業時代，機器視覺系統生成的檢測報告和數據看板，為生產過程提供了可追溯的量化依據。當系統發現某批次板子的字符質量問題，質量工程師可以順著時間軸回溯，快速定位問題根源。

這正是智能制造的核心，不僅發現問題，更能預防問題。

機器視覺技術讓我們的產品質量控制，從依賴人眼的經驗判斷，升級到基于數據的精準決策。在科技與制造深度融合的今天，這位“超級質檢員”正在成為保障電子產品可靠性的中堅力量。
