在工業自動化和精密測量的發展歷程中，機器視覺系統逐漸成為不可或缺的質量控制手段。而作為這一系統的眼睛，工業鏡頭的選擇直接影響著整個視覺系統的性能。

隨著機器視覺系統在精密檢測領域的廣泛應用，普通工業鏡頭難以滿足檢測要求，為彌補普通鏡頭應用之不足，適應精密檢測需求，遠心鏡頭應運而生。

這種高端光學元件憑借其獨特的光學特性，正在改變工業精密檢測的面貌。

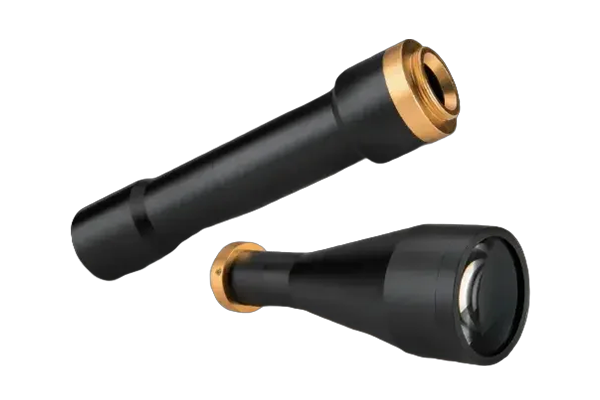

一、 機器視覺的瓶頸，遠心鏡頭的崛起

在工業視覺檢測中，我們常常會遇到這樣的困擾，當被測物體不在同一平面或存在厚度時，普通鏡頭產生的圖像會因視角變化而導致邊緣失真，測量結果自然不可靠。

這種視覺偏差在精密測量領域是完全無法接受的。

遠心鏡頭的出現正是為了解決這一痛點。它主要通過特殊的光學設計，在一定物距范圍內，使得到的圖像放大倍率不會隨物距的變化而變化。

這對于被測物不在同一物面上的情況至關重要。

遠心鏡頭憑借其高分辨率、超寬景深、超低畸變以及獨有的平行光設計等光學特性，為機器視覺精密檢測帶來了質的飛躍，迅速成為高精度測量應用的首選方案。

二、 光學設計革新，遠心鏡頭的工作原理

遠心鏡頭與普通鏡頭的根本區別在于其獨特的光路設計。普通工業鏡頭目標物體越靠近鏡頭，所成的像就越大，這會導致測量誤差。

而遠心鏡頭通過精確控制光路，有效解決了這一問題，根據光路設計的不同，遠心鏡頭主要分為三類。

物方遠心鏡頭

物方遠心鏡頭將孔徑光闌放置在光學系統的像方焦平面上，使物方主光線平行于光軸。

這樣即使物距發生改變，像高并不會發生改變，測得的物體尺寸也不會變化。

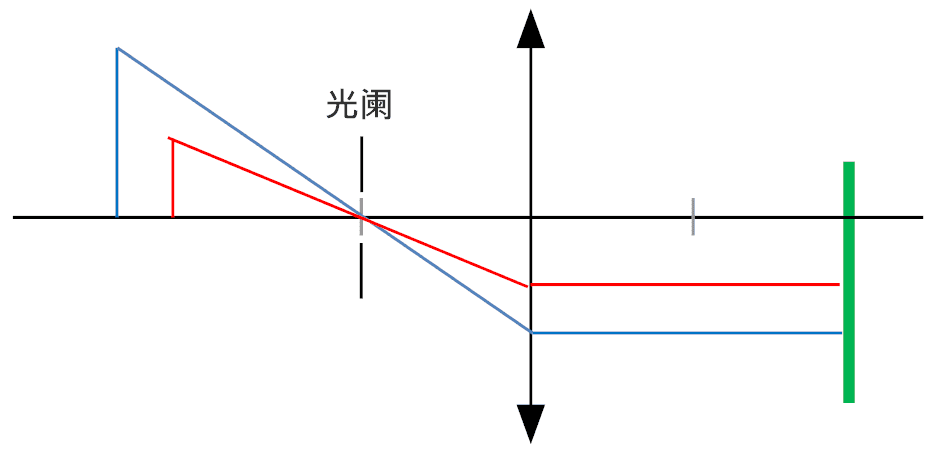

像方遠心鏡頭

像方遠心鏡頭則是在物方焦平面上放置孔徑光闌，使像方主光線平行于光軸。這種設計使得即使CCD芯片的安裝位置有改變，在CCD芯片上投影成像大小也保持不變。

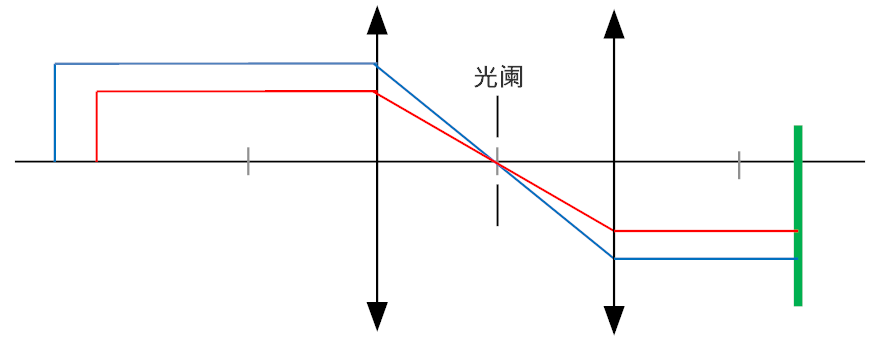

雙側遠心鏡頭

雙側遠心鏡頭綜合了物方和像方遠心的雙重優勢。它在物方和像方均采用遠心設計，使得無論是物體距離的變化還是相機芯片位置的不確定性，都不會影響成像尺寸的準確性，特別適用于高精度測量場景。

這種平行光路設計的核心價值在于消除了透視誤差，使得遠心鏡頭在測量應用中表現出色。無論物體在景深范圍內如何移動，其成像大小都保持一致，這為精確測量提供了堅實基礎。

三、 精密測量保障，遠心鏡頭的核心優勢

遠心鏡頭在工業測量中的應用價值主要體現在其一系列優異的光學性能上。

近乎零失真度是遠心鏡頭的顯著特點之一。普通機器鏡頭通常有高于1~2%的畸變，可能嚴重影響測量時的精確水平。

而遠心鏡頭通過嚴格的加工制造和質量檢驗，將畸變誤差嚴格控制在0.1%以下，甚至高性能的可以達到無畸變，為精密測量提供了可靠保障。

無透視誤差是另一個關鍵優勢。在計量學應用中進行精密線性測量時，經常需要從物體標準正面觀測。

遠心鏡頭的入射光瞳位于無窮遠處，成像時只會接收平行光軸的主射線，從而完全避免了普通鏡頭存在的近大遠小問題。

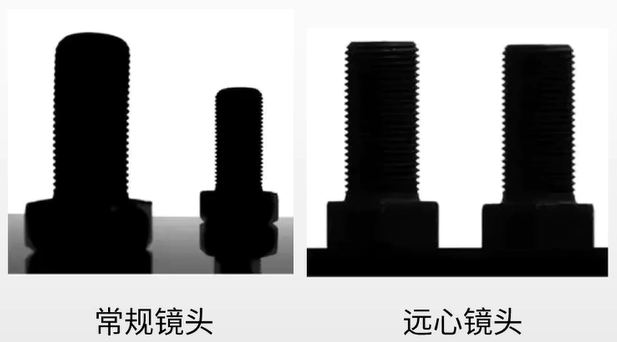

放大倍數恒定的特性使遠心鏡頭在檢測有厚度或不在同一平面的物體時表現卓越。在一定物距范圍內移動物體時，成像不變，即放大倍率不變。

這一特性使得即使物體位置有微小變化，也不會影響測量結果。

高分辨率和超寬景深同樣是遠心鏡頭的價值所在。雙遠心鏡頭不僅能利用光圈與放大倍率增強自然景深，更有非遠心鏡頭無可比擬的光學效果。

這意味著它可以同時對不同平面的特征保持清晰成像，大大提高了檢測效率。

四、種類與應用場景，遠心鏡頭的實際價值

上文已經提到遠心鏡頭根據其設計特點，主要分為物方遠心鏡頭、像方遠心鏡頭和雙側遠心鏡頭三大類。而在工業視覺檢測中，一般只使用物方遠心鏡頭，偶爾也有使用兩側遠心鏡頭的，而像方遠心鏡頭在這個領域基本是不用的。

物方遠心鏡頭主要用于工業精密測量，其畸變極小。它能夠消除因物距變化導致的測量誤差，適用于物體位置不確定或存在輕微波動的檢測環境。

雙側遠心鏡頭作為高端選擇，綜合了物方和像方遠心的雙重優點。它具有零畸變、無透視誤差的特點，特別適用于高精度檢測和測量的行業應用。雖然成本更高，但在要求極高的測量場景中無可替代。

在實際應用中，當遇到以下情況時，最好選用遠心鏡頭，當需要檢測有厚度的物體時，厚度大于1/10 FOV直徑，需要檢測不在同一平面的物體時，當不清楚物體到鏡頭的距離究竟是多少時。

還有當需要檢測帶孔徑、三維的物體時，當需要低畸變、圖像效果亮度幾乎完全一致時，以及當缺陷只在同一方向平行照明下才能檢測到時。

五、 工業實踐，遠心鏡頭的典型應用案例

遠心鏡頭在工業領域的應用十分廣泛，尤其是在需要高精度測量的場景中表現出色。

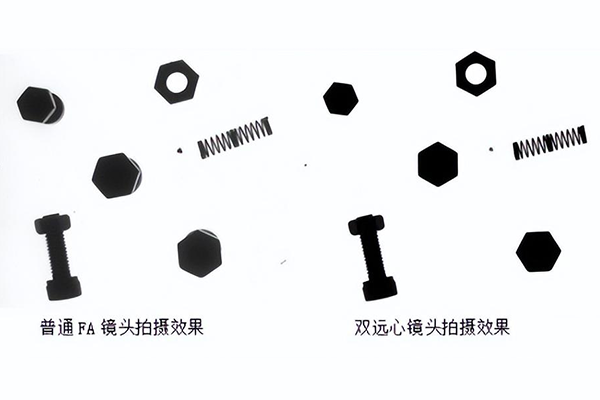

在半導體芯片檢測領域，雙遠心鏡頭憑借其高精度、高穩定性的成像系統，確保了產品的質量和可靠性。芯片檢測一般所需要的視野較小，且精度要求較高，普通FA鏡頭無法達到較高的精度。

這就需要鏡頭具備大景深，可以同時看到不同高度的清晰圖像，提高測量效率。

透明材料檢測是另一個典型應用。透明玻璃瓶材質易受外界環境光線干擾，容易出現遮擋或泛白的情況。

雙遠心鏡頭具有特殊光學設計，可以有效解決光線干擾現象，清晰準確地識別細小瑕疵，如劃痕、白點等。

在電子連接器檢測中，當從上面觀察時，普通微距鏡頭的中心部分無歪斜，但兩端位置發生歪斜，導致部分無法觀察。而使用遠心鏡頭時，中心部分及四周均無歪斜，可測量正確尺寸。

汽車零部件檢測同樣受益于雙遠心鏡頭技術。在汽車零部件的制造中，會涉及很多精確的光學檢測和測量應用。

雙遠心鏡頭可以在不同工作距離上，同時獲得清晰的視覺圖像，從而在不同距離上實現高精度光學測量，提高裝配和質檢的效率與準確性。

六、總結

回顧遠心鏡頭的發展歷程，從最初為糾正傳統鏡頭視差而設計，到如今成為精密光學測量的關鍵組件，其技術演進始終圍繞著工業界對精度不斷提升的需求。

正如摩爾定律推動半導體產業前進一樣，測量精度的要求也在持續提高，而遠心鏡頭正是這一進程中的重要推動力。

隨著工業4.0時代的到來，智能制造對質量控制提出了更高要求，遠心鏡頭的應用范圍必將進一步擴展。

從微小的半導體芯片到精密的汽車零部件，從透明的玻璃容器到復雜的電子連接器，遠心鏡頭正在各行各業中扮演著不可或缺的角色。
