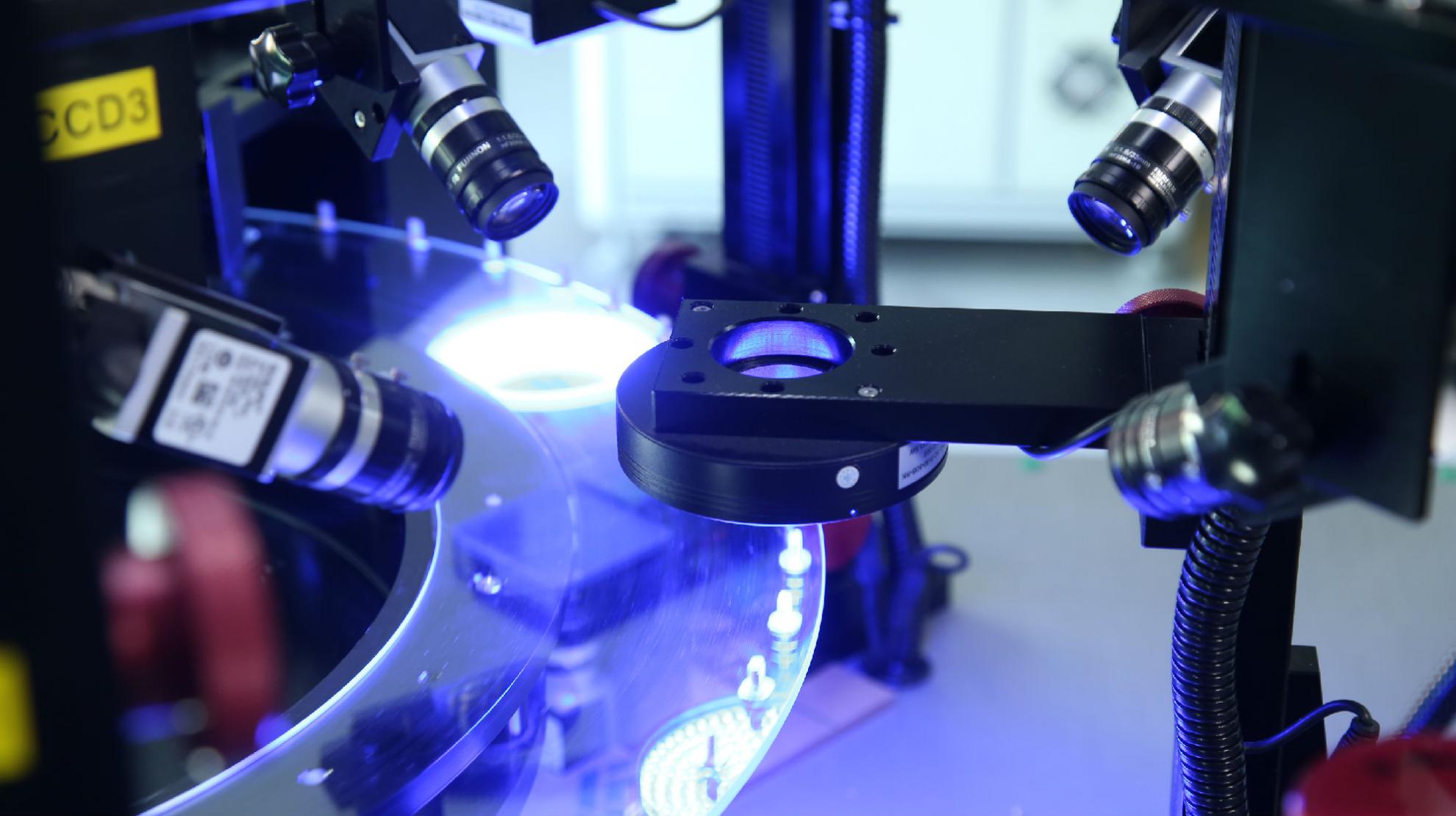

在機器視覺系統中，光線的采集與處理直接決定了檢測的精度與效率。然而，工業現場復雜的光照條件、材料表面的物理特性以及設備布局的空間限制，往往會對成像質量造成顯著干擾。為此，工程師通過引入濾鏡、偏振片與棱鏡三類光學組件，針對性地解決了環境光干擾、反射光抑制及空間布局優化等核心問題。本文將從技術原理與應用場景出發，系統闡述這三類組件在視覺檢測中的關鍵作用。

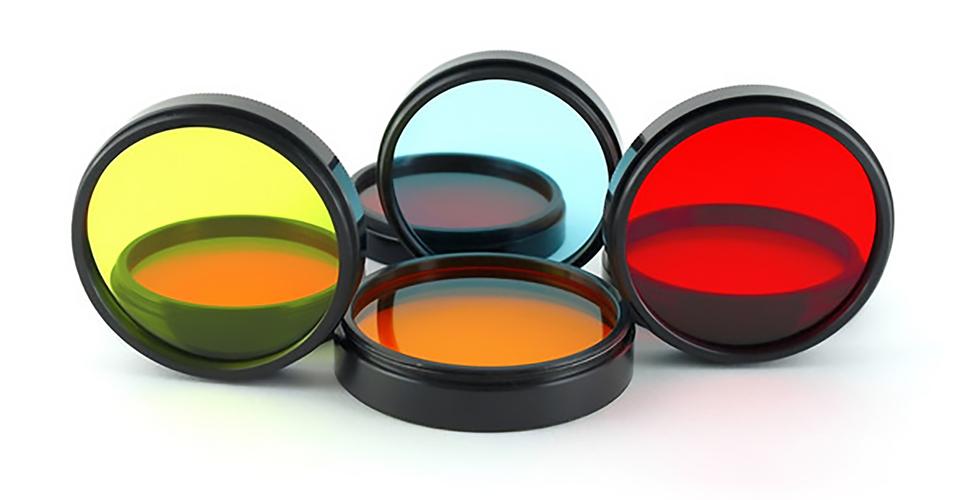

一、濾鏡：選擇性透光機制強化特征對比

濾鏡是一種通過波長選擇性透光實現光線調控的光學元件，其核心功能在于抑制非目標波段的光信號，提升目標特征與背景的對比度。從光學原理來看，濾鏡基于材料對特定波長光的吸收或反射特性，僅允許預設波段的光線通過。

例如，在紅色背光檢測場景中，產品表面可能因環境光（如日光、車間照明）的混入導致成像模糊。這時候，在鏡頭前加裝一個濾鏡，它就像一個精準的“篩子”，將除了紅光以外的其他光線都過濾掉。這樣一來，圖像的輪廓變得更加清晰，特征對比度顯著提升。這種方式不僅幫我們有效避免了背景光對成像的干擾，還讓目標物體的特征更加明顯，使視覺檢測變得更加精準。

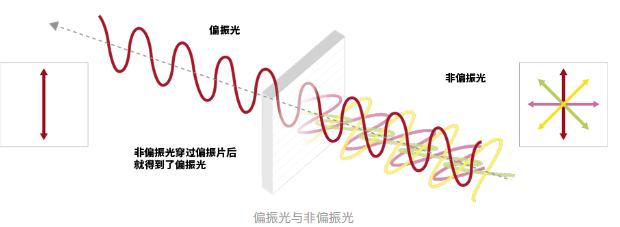

二、偏振片與偏光鏡：偏振態調控消除表面反光

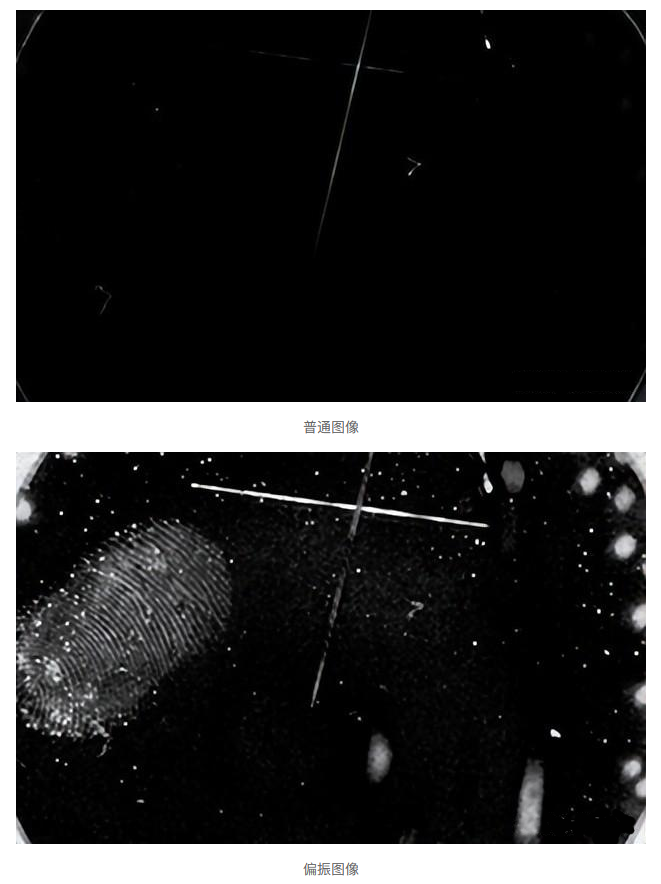

對于金屬、玻璃、塑料等高反光材質的表面檢測，反射光造成的圖像過曝或特征淹沒是常見難題。偏振片與偏光鏡的組合通過調控光線的偏振態，實現了對反射光的有效抑制。偏振片就像一個神奇的“光線指揮家”，能夠改變進入鏡頭的光線的偏振方向，進而減少或消除反射光對圖像的影響。而偏光鏡則像一個可以調節的“光線開關”，通過與偏振片配合使用，我們可以調整偏光鏡的旋鈕，改變光線的偏振方向，從而實現對反光的有效抑制。

比如檢測電極片表面時，由于電極片表面反射強烈，原本的輪廓可能完全被淹沒在光亮的反射中。此時，偏振片與偏光鏡的組合就可以幫我們?nèi)コ嘤嗟姆瓷涔?，讓產品表面的細節更加清晰。經過這種處理后的圖像，特征更加突出，輪廓一目了然，極大提升了檢測的精準度。

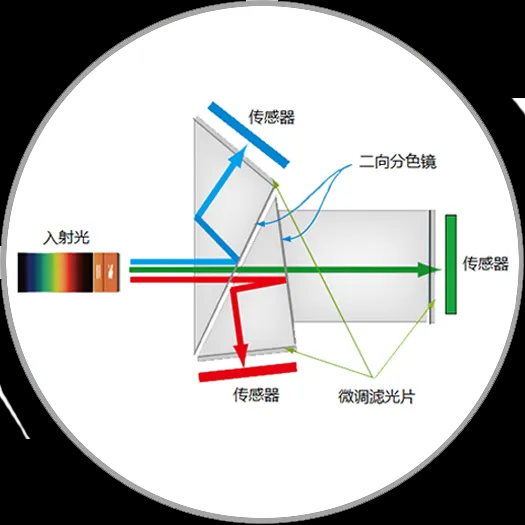

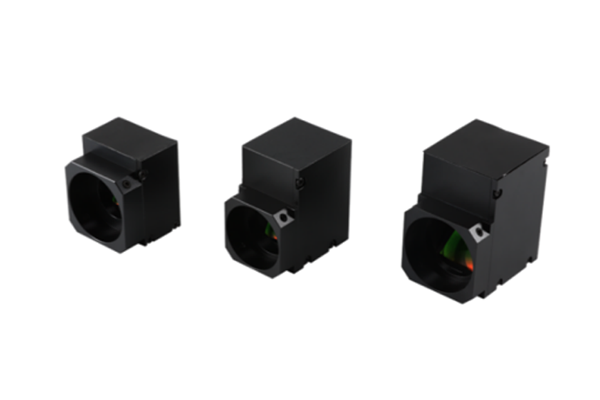

三、棱鏡：光線折射實現空間布局優化

在緊湊型工業檢測場景中，相機與被測物體的空間布局常受限于設備體積或運動機構的設計。棱鏡通過改變光線的傳播方向，為空間受限條件下的多視角成像提供了解決方案。其核心原理是利用全反射或折射效應，將光線的傳播路徑進行90度或特定角度的偏轉。

以芯片四邊焊點檢測為例，傳統方案需通過多軸運動平臺調整相機位置，或使用多個相機分別成像，導致系統復雜度高且效率低下。引入棱鏡后，光線經棱鏡折射可同時捕捉芯片頂部與側面的圖像。例如，采用45度棱鏡陣列時，頂部相機通過棱鏡反射可獲取芯片四個側面的成像數據，實現“單相機多視角”檢測。

濾鏡、偏振片與棱鏡作為機器視覺系統的關鍵光學組件，分別從光譜選擇、偏振態調控與空間路徑優化三個維度，解決了環境光干擾、反射光抑制及空間布局限制等核心問題。其技術原理雖各有側重，但在實際應用中常需組合使用，例如，在檢測高反光金屬件的側面特征時，可能同時需要偏振片消除表面反光、棱鏡調整成像角度，并配合濾鏡強化特征對比。隨著工業檢測向高精度、高效率方向發展，這三類光學組件的技術創新與應用拓展，將持續為機器視覺系統的性能提升提供關鍵支撐。
