在半導體制造領域，芯片定位貼合是極為關鍵且精細的環節，直接決定芯片性能與電子產品質量。芯片尺寸愈發微小，如今已邁入納米級時代，同時其引腳、電路布局精密復雜，對貼合精度的要求達到了亞微米甚至納米級別。傳統的芯片貼合方式，若依靠人工操作，受限于人眼分辨率與手部穩定性，難以精準把控芯片位置，極易造成芯片偏移、引腳錯位等問題，導致芯片功能失效，產品良品率極低。常規的機械定位方法，面對芯片的微小尺寸、多樣形狀以及復雜的電路圖案，無法實現高精度匹配，嚴重阻礙生產效率提升，增加制造成本。

MasterAlign 視覺定位軟件專為攻克芯片定位貼合難題而研發。它配備超高清圖像采集設備，結合先進的圖像識別與深度學習算法，能夠快速、精準地識別芯片的輪廓、引腳位置、電路特征以及預設的定位標識點。即便芯片表面存在細微劃痕、污漬，或是因制造工藝導致的反光、色澤不均，軟件也能通過多維度圖像分析與智能降噪處理，實現納米級的超高精度定位，定位精度可達 ±0.001μm，確保芯片在貼合前處于精準位置。

在芯片貼合過程中，MasterAlign 軟件依據精準定位結果，實時、精確地引導貼合設備動作。它根據芯片與基板的材質特性，智能調整貼合壓力、速度和角度，保障芯片均勻、穩定地貼合在基板指定位置，有效避免因貼合偏差產生的電路短路、斷路等嚴重質量缺陷，大幅提升芯片貼合的良品率，經實際生產驗證，可將良品率提升至 99% 以上。

MasterAlign 視覺定位軟件操作界面簡潔直觀，新員工經過簡短培訓即可熟練上手。其具備強大的兼容性，可輕松與各類芯片貼合設備無縫集成，無論是高精度的倒裝芯片貼片機，還是先進的晶圓級封裝設備，都能實現高效協同工作。在實際生產過程中，軟件實時監測芯片貼合狀態，一旦檢測到芯片位置偏移、貼合設備運行參數異常，立即自動調整設備動作，保證貼合過程的連續性與穩定性。這不僅顯著提高了芯片貼合效率，相較于傳統方式，效率提升可達 5 - 8 倍，還極大地減少了人工干預所帶來的時間成本與人為誤差，降低了工人的勞動強度。通過采用 MasterAlign 視覺定位軟件，半導體制造企業能夠在保證芯片高質量生產的同時，大幅提升產能，在競爭激烈的半導體市場中搶占先機，為制造先進的芯片產品筑牢堅實基礎。

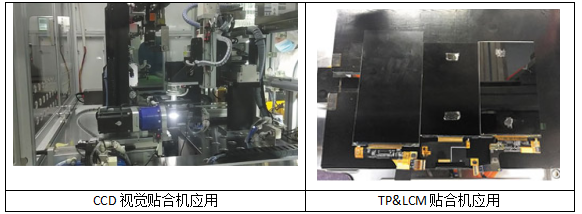

MasterAlign視覺對位系統在此貼合中的應用模型如下：

MasterAlign-4C四相機映射對位在工業自動化中應用非常廣泛，機構工藝簡單易實現，軟件操作簡單容易上手。此案例中使用軟件進行高精度的對位應用，對柔性線路板的對位精度可達到±0.02mm，而工作中穩定保持對位時間在0.4s內完成。

MasterAlign-4C軟件主界面

對位原理圖示

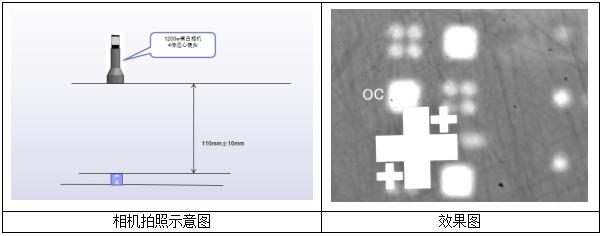

打光配置和實際Mark電拍照圖如下：

硬件配置清單如下：

此方案適用領域為:FPC、軟硬結合板（R-FPC）、柔性扁平電纜（FFC）、柔性觸摸屏、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的貼合應用。
