手機、電腦等電子設備一般通過膠水使其各組件連接，工業生產中一般采用自動點膠機進行點膠，但由于點膠機工藝水平的限制往往會導致不合格品產生，如少膠、斷膠、無膠等。如果不能及時檢測出這些不合格品，將會嚴重影響產品最終應用性能。

       傳統的點膠質量檢測主要依靠人工進行，不僅耗費大量的人力物力，而且效率低下，檢測精度往往不足。隨著機器視覺的不斷興起，視覺檢測技術已經成為國內外研究的熱點。本文提出一種基于亞像素邊緣檢測的視覺點膠質量檢測方法，通過細化圖像邊緣像素，結合模板匹配方法，實現更加高效、快速的點膠質量檢測。

1. 檢測系統方案設計

       一個完整的檢測系統由硬件和軟件兩部分組成，硬件部分主要由工業相機、光源、鏡頭和計算機等部件組成，主要負責采集待檢測產品的圖像信息，其整體結構如圖 1 所示。

圖1視覺檢測系統

       軟件部分主要是對圖像進行分析，通過對采集到的圖像進行處理，最終確定待檢測產品點膠質量及不合格原因。常用的圖像分析軟件主要有 Halcon、Opencv 等。其中，Halcon 代碼精簡，運行效率高，擁有廣泛的集成開發環境，是世界上公認具有最佳效能的商用機器視覺軟件之一，因此，本文選用 Halcon 完成點膠質量檢測的圖像處理任務。

2.檢測系統實現

       本文針對點膠質量檢測方法步驟可歸納如下:Step1: 分別拍攝得到標準合格產品與待檢測產品圖像。Step2: 選取標準合格產品圖像，對圖像進行預處理后劃分目標區域( 包含點膠區域和溢膠區域) 并通過亞像素提取法分割點膠區域與溢膠區域。Step3: 在標準合格產品圖像中選定模板區域( 所有產品圖像中相同且與目標區域無關的區域) 創建模板進行匹配，并根據匹配結果計算相各待檢產品圖像與標準合格產品圖像間仿射變換矩陣。Step4: 根據仿射變換矩陣搜索每一待檢測產品圖像中目標區域。Step5: 判斷待檢測產品點膠質量，若不合格，則進一步判斷不合格原因。

2.1 圖像預處理

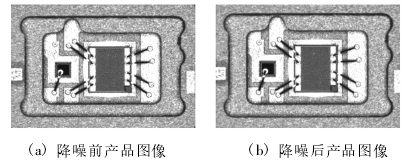

       在圖像采集的過程中由于環境以及待檢測產品自身特性等因素影響，往往會使得采集得到的圖像包含噪聲，這些噪聲的存在往往會對點膠質量檢測結果的準確性造成影響。為了解決此類問題，在對待檢測產品點膠質量檢測前，通常需要對所采集到的圖像進行降噪處理。常用的圖像噪聲處理方法有均值濾波、中值濾波等。由于均值濾波具有運算簡單、速度快、降噪效果好等優點而被廣泛應用，因此在本文中采用均值濾波去除待檢測產品圖像噪聲，其處理前后結果如圖 2 所示。

圖2 降噪前后產品圖像對比

2.2 點膠區域提取

2.2.1 目標區域確定

       為準確提取合格產品標準圖像中目標區域( 點膠區域與溢膠區域) ，需要在標準合格圖像中提取包含目標區域最小范圍區域。并剔除干擾背景。如圖3所示。

圖3包含目標區域最小區域

       采用閾值分割方法對目標區域進行圖像分割，利用圖像在目標與背景處的灰度值差異設置分割閾值，從而實現對圖像目標區域的提取。其算法表達式為:

       其中，f 表示待分割的圖像中目標區域的灰度值，gmin和 gmax分別表示目標區域灰度閾值上下限。Ｒ 表示提取出來的目標區域。

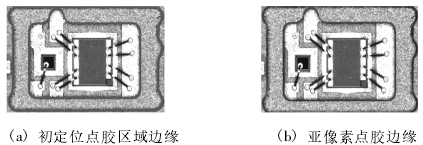

       標準合格產品圖像目標區域中所包含的區域有點膠區域與溢膠區域，通過輪廓選擇以及形態學處理后可初步定位標準合格產品圖像中的點膠區域，目標區域中的其他部分即為溢膠區域。2.2.1 亞像素邊緣提取圖像是由像素點構成，這些像素決定了圖像所呈現出的效果。通過上述圖像分割可初步定位標準合格產品圖像目標區域中的點膠區域，由于得到的點膠區域( 邊緣) 精度也為像素級別，無法適應工業應用中高精度的檢測要求，此時就需要提取點膠區域的亞像素精度輪廓。亞像素精度是指在兩個相鄰像素之間細分，將每個像素分為更小單元，從而在軟件層面提高圖像分辨率，以滿足更高的精度要求。本文以初定位目標區域中點膠區域的外邊界和邊界像素中心作為亞像素輪廓點生成圖像亞像素邊緣。在外界因素及圖像噪聲等影響下，生成的亞像素輪廓中通常包含偽邊緣及不必要輪廓，因此需要根據長度等特征進行區分，得到點膠區域亞像素輪廓。亞像素輪廓的應用，提高了產品點膠質量的檢測精度，滿足工業使用要求，如圖 4 所示。

圖4圖像邊緣

2.3 模板選定與匹配

       模板匹配是在待檢測產品圖像中根據已知的模板圖的某種特性進行匹配，從而得到模板圖像和待檢圖像之間的關系。模板匹配不僅可用于物品完整性檢測，也可用于物體識別，即區分不同類型物體，是最具代表性的一種圖像識別方法。模板匹配方法一般包括灰度值模板匹配和幾何特征模板匹配。由于不同產品圖像拍攝角度與點膠質量的不同，導致顯示在產品圖像中膠水寬度、位置均發生變化，因此選用與目標區域無關的模板區域作為模板，進行待檢測產品圖像與標準合格產品圖像匹配對提高檢測結果具有重要意義。

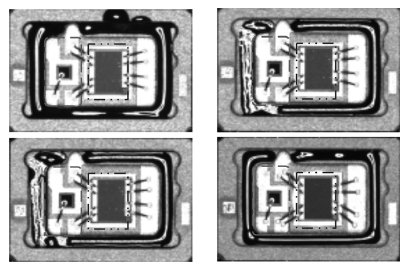

       通過觀察圖 5 所示的幾種典型待檢測產品圖像可知，每個圖像均包含與目標區域無關的相同區域( 圖中紅/藍色框內區域) ，實驗表明，選取標準合格產品圖像中的任意相同無關區域作為模板，能極大的提高模板匹配的效率。

圖5典型待檢測產品圖像

       NCC 匹配方法是灰度值模板匹配中最具代表性的方法，最初由 Ｒosenfeld 等人提出，其主要原理是根據圖像相似度值來判斷不同圖像間的相似度特性。在空間中，一維向量相似度值計算方法如式( 2) 所示:

       通過 cosθ 的值來判斷兩個向量 a 和 b 之間的相關性，當 cosθ 的值越接近 1 時，表明向量 a 和 b 之間夾角越小，向量 a 和 b 相似度越高。將該原理推廣到二維圖像中，可得用于二維圖像中，圖像相似度系數( 圖像歸一化相關系數) ，如式( 3) 所示:

       其中，mt表示模板圖像的平均灰度值，s2t表示模板圖像中所有像素灰度值的方差，t( u，v) 表示模板圖像 T 中點 ( u，v) 處的灰度值。即:

       通過計算 ncc 的值來確定模板圖像和待檢圖像之間的匹配程度。其中，ncc( r，c) ∈ ［0，1］，其值越接近 1，表明待檢圖像與模板圖像相似度越高，且當ncc( r，c) = 1 時，可認為待檢圖像與之間模板圖像完全一致。通過 NCC 模板匹配找到待檢測產品圖像中與模板區域相對應的位置后，為擬合待檢測產品圖像與標準圖之間的變換，可通過標準圖中的模板區域與待檢測圖中所找到的相對應的模板區域之間的位置和角度關系，并計算得到相應的剛性仿射變換矩陣。其中剛性仿射變換由旋轉變換和平移變換組成，其本質是兩個矩陣在空間的映射。而圖像本質上是數字化的矩陣，因此剛性仿射變換能夠準確的反映待檢測圖像模板區域與模板在空間中的映射關系。令模板圖像中原始點的坐標為( row1，col1) ，待檢測圖像中與模板圖像對應點坐標為( row2，col2) ，則變換前后仿射變換矩陣 HomMat2D 可表示為:

2.4 缺陷檢測結果

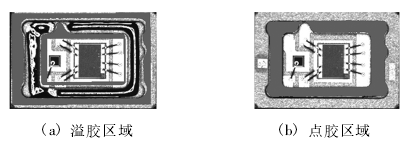

      通過標準合格工件圖中的點膠區域、溢膠區域以及得到的剛性仿射變換矩陣確定待檢測產品圖像中的點膠區域與溢膠區域位置信息，如圖 6 所示。

圖6待檢測圖像檢測區域

2.4.1 溢膠檢測

       對經由剛性仿射變換矩陣確定的待檢測產品圖像溢膠區域，如圖 6a 所示，通過二值化分割方法判斷該區域中是否存在膠水部分，若存在，則表明該產品存在溢膠。

2.4.2 其他缺陷檢測

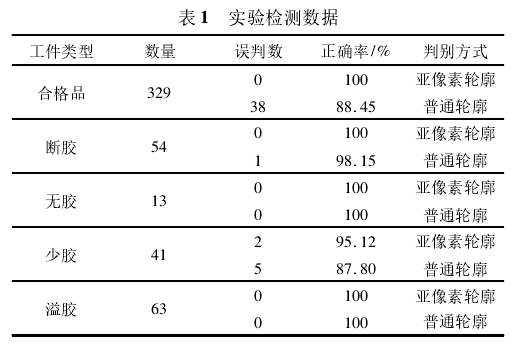

       對經由仿射變換矩陣確定的待檢測產品圖像點膠區域，如圖 6b 所示，利用二值化分割方法提取待檢測膠水區域中白色膠水反光區域及黑色膠水不反光區域，并返回兩個區域的聯合，通過開閉運算、孔洞填充及聯通域聯合等一系列圖形處理后，根據當前產品面積特征設定合適閾值，并提取待檢測圖像中膠水區域中面積大于該閾值的區域，若該區域個數大于 1 即斷膠，等于 0 即無膠，等于 1 則進一步判斷是否為少膠。對通過面積特征提取出來的膠水區域腐蝕指定寬度后再計算該區域個數，若個數為 1 則為合格品，若大于 1 即少膠。為驗證算法的有效性，隨機抽取 500 個工件進行實驗，檢測結果如表 1 所示，總體檢測成功率達99． 6% ，相比不采用亞像素輪廓進行檢測，其檢測準確率提高了 11．6%。

       在本文中，單幅圖像在配置為 Core i5/2． 3GHz( CPU) 、8GB ＲAM 的計算機上最大耗時僅為354．6ms，滿足工業檢測效率要求，相對于傳統的人工檢測準確率和效率都有了很大的提高。

3. 結語

       根據工業生產需求，本文設計得到一種針對產品點膠質量檢測系統，該系統基于亞像素邊緣檢測方法，與傳統方法相比具有精度高，效率高等優點。并且，采用該方法設計得到的檢測系統對測量環境要求低，具有很強的自適應能力。實驗結果表明，該方案能準確并快速的檢測出合格品并判讀不合格品的缺陷類型，對實現點膠質量工業化檢測有重要意義，并為視覺檢測技術在其他檢測領域的應用提供一定的參考。
