光源控制器使用說明

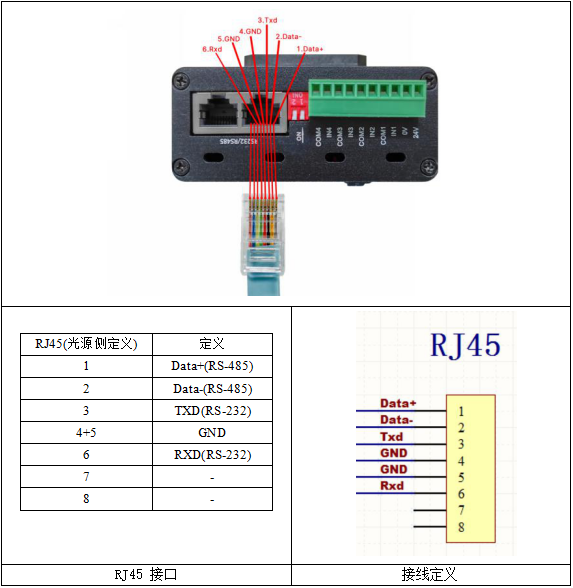

        RJ45 配線接口及定義

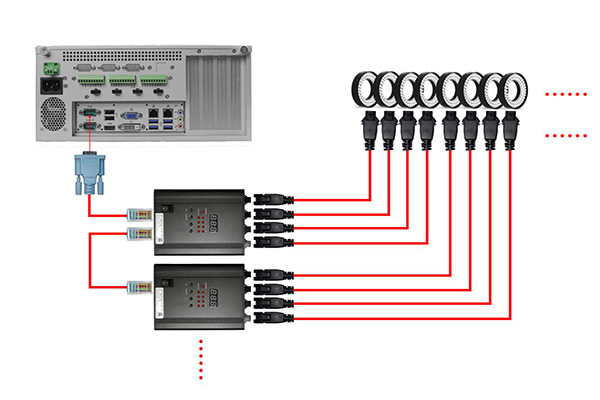

        RS-485 接口：兩個網口端口為兩個并聯的 485 接口,用作通信控制。通過 485 接口[網口中引腳定義見 上圖所示，引腳 2 為 Data-，引腳 1 為 Data+]，我們可以將多個控制器通過網線串接在一起，然后通過程序統一進行控制。

        有些 RS-485 的轉換器或者設備數據標識號為 A 和 B，A 相當于 Data+,B 相當于 Data-。

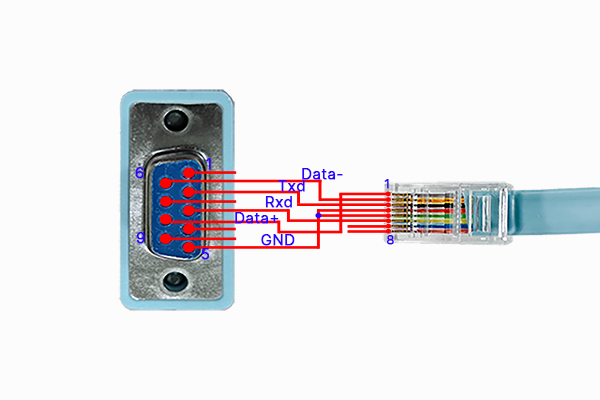

        RS-485 模塊和光源控制器的 485 連接時，需要注意，最好將 485 模塊的地和光源控制器的模塊地接在一起。如下圖。除了 485 的 A 和 B 對接之外，還需要將 485 模塊的 GND 和光源控制器的 GND（即外部電源的 0V）接一起 。
