什么是分辨率？

在現代生活中“相機”“像素”“分辨率”這幾個詞對我們來說并不陌生。相機所說的像素，其實是最大像素的意思，像素是分辨率的單位，這個像素值僅僅是相機所支持的有效最大分辨率。

【不同分辨率的呈像效果】

像素與相機的感光元器件有關，當然也與你拍照時的相機設定有關，與鏡頭無關。

圖象分辨率（ImageResolution）是指圖象中存儲的信息量，它是可以量化的，一般以量化圖像傳感器即空間頻率對比度CTF（對比傳遞函數）來衡量

一般使用的分辨率公式：

分辨率（ε）=0.61×λ/N.A.（Reyleigh公式）

λ：使用的波長或輻射（λ=0.55μm用于可見光）

N. A.：物鏡數值孔徑。

鏡頭分辨率是指解像力

鏡頭分辨率與相機像素、分辨率均無關，只與鏡頭成像質量有關，通常鏡頭分辨率指的是解像力。鏡頭只與解像力有關，越高質量的鏡頭，解像力越高，通常稱為“銳度越高”，所拍照片也自然越清晰。

如何檢測鏡頭的分辨率（解像力）

視覺系統的質量控制以及測試儀器的鏡頭分辨率檢測中，通常會用分辨率測試板，又被稱為解像力測試圖卡，是專門用來測試相機鏡頭清晰度的圖卡。

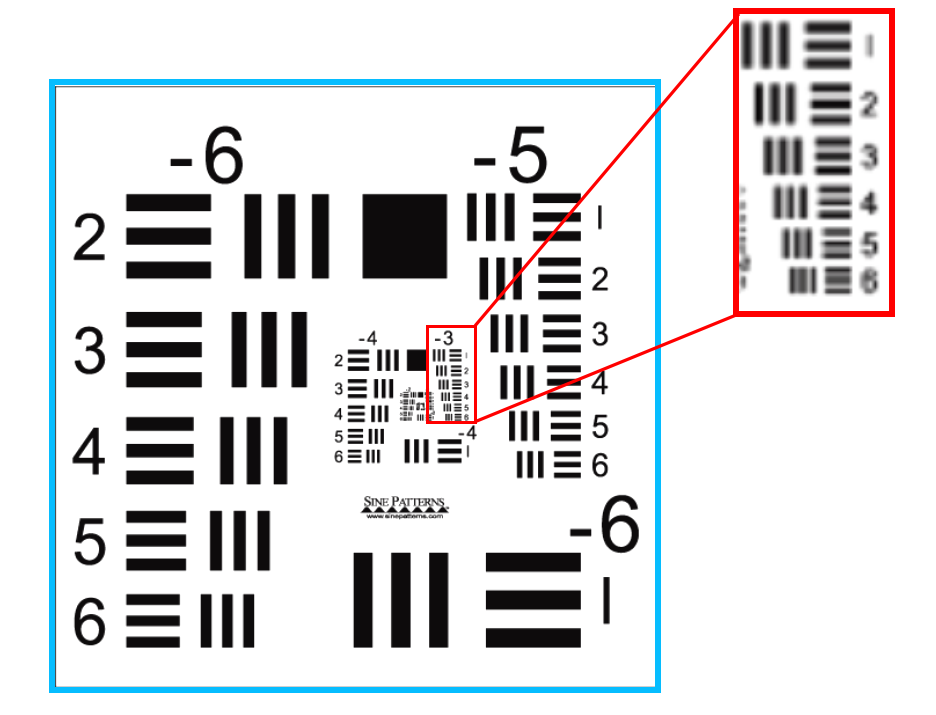

【分辨率板正片（美國空軍USAF1951測試圖案）】

鏡頭對這種明暗間隔的線條進行成像時，隨著線寬越來越細，黑白的線條對比度也越來越差。

人眼能分辨時的對比度約為0.4，而計算機在對比度在0.2甚至更小時仍能分辨。人眼判斷分辨率的主觀因素較大，而計算機則相對精準。

 【機器視覺檢測芯片】

工業鏡頭的分辨率（解像力）

工業鏡頭的分辨率作為參數指得是最大分辨率，通常標識在產品上。由于分辨率是可以精準計算的，通過合理的光學設計、優質的工藝，可以生產出不同分辨率的鏡頭，搭配工業相機，進而應用于不同的有圖像識別需求的領域。

【工業鏡頭下的晶圓】

一款工業鏡頭的優質與精密，很大程度體現在高度精準的分辨率，例如在晶圓檢測的時候，工業相機搭載高達16K超高分辨率的工業鏡頭，配合計算機可以檢測到幾mm直徑晶圓中的缺陷。
