在汽車智能座艙不斷升級的今天，中控屏已成為駕駛體驗的核心，而這一切的背后，離不開一項精密制造工藝，基于機器視覺的FPC模切技術。

在現代汽車制造中，中控屏幕作為人車交互的核心界面，其制造精度直接影響著整車的科技質感與用戶體驗。柔性電路板（FPC）作為連接中控屏與主板的橋梁，其裁切精度要求極為苛刻，傳統機械定位方式已難以滿足。在FPC制程中，任何微小的偏差都可能引發線路短路或信號干擾，導致屏幕功能異常。隨著MasterAlign視覺系統的引入，FPC模切工藝迎來智能化的升級。

視覺對位系統結合了機器視覺與運動控制技術，成為應對FPC模切挑戰的理想解決方案。MasterAlign系統通過高分辨率相機捕捉產品特征，再通過精密算法計算位置偏差，最終引導執行機構完成精準模切。

在汽車中控屏FPC的模切過程中，定位精度是核心指標。MasterAlign視覺系統搭載超高清工業相機，配合雙鏡頭設計，可實現±0.01mm的定位精度，遠超傳統機械定位的精度。面對FPC材料因溫度變化或機械應力產生的形變，系統采用協同定位架構，能在0.08秒內完成圖像采集、形變分析和刀軌修正的全流程。

當檢測到材料熱脹冷縮或機械振動偏移時，系統的動態補償模塊能在5ms內調整裁切路徑，將加工精度穩定控制在標準范圍內。在雙Mark點定位方法的支持下，系統能夠精準識別FPC表面的微觀特征，即使面對高反光或低對比度的復雜工況，仍能保持穩定的識別能力。

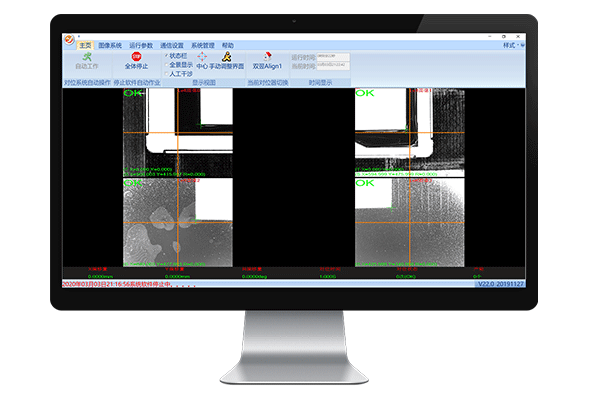

復雜的機器視覺系統并不意味需要復雜的操作。MasterAlign視覺對位軟件設計了直觀的可視化操作界面，將復雜的對位參數和流程轉化為圖形化操作界面。軟件分為后臺配置界面和運行界面兩大模塊，操作人員無需編程基礎，只需通過簡單的參數設置，即可根據不同的FPC規格與裁切要求，快速完成系統配置與調試。

在汽車中控屏FPC模切過程中，可視化界面實時顯示圖像采集、特征識別、坐標計算和運動補償的全過程。操作者可以一目了然地監控每個環節的運行狀態，迅速定位并解決生產中出現的異常情況。

MasterAlign軟件的通訊兼容性也十分強大，支持與多種品牌PLC和機械手的無縫對接，通過IO、串口等常用通訊方式與整個設備控制系統進行數據交換。這種跨平臺的兼容性，使汽車電子制造商能夠在不改造現有生產線的情況下，快速引入視覺對位模切系統。

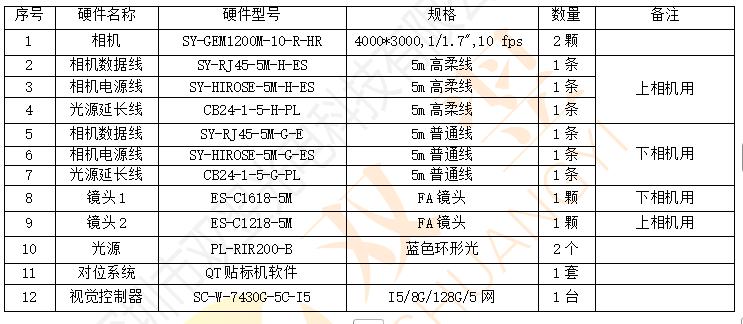

配置清單如下：

機器視覺技術在汽車中控屏FPC模切中的應用，代表了智能制造在汽車電子領域的一個縮影。MasterAlign視覺系統通過像素級定位技術、毫秒級響應速度和智能化的可視化界面，成功解決了FPC模切中的精度、效率和穩定性難題。

隨著汽車中控屏幕向更大尺寸、更高分辨率和更柔性化的方向發展，FPC模切工藝將面臨更為嚴峻的精度挑戰。而機器視覺技術與柔性電路板模切工藝的深度融合，不僅提升了汽車智能座艙的制造水準，更為整個汽車電子產業的高質量發展提供了堅實的技術支撐。

在智能化、網聯化的大趨勢下，這種精密、高效、可靠的制造模式，將成為推動汽車產業轉型升級的重要力量。
